mon atelier, mon outillage

Commençons par une "rapide" visite de l'atelier qui vient de passer de 9 à 18 m²  au fond du garage.
Un espace restreint qui nécessite pas mal d'imagination pour le rangement qui doit être le plus compact et le plus fonctionnel possible.

On le trouve rarement dans cet état ... J'attendais votre visite et  y ai mis un peu d'ordre.

Cliquez pour agrandir l'image

Enfin, l'agrandissement est terminé. Ce n'est pas encore bien grand, mais à compter le nombre de pas que je fais désormais, c'est plus que suffisant !

Deux fenêtres donnent sur la baie de la FAAROA, seule rivière permanente de Polynésie ...

Malgré les stores, la température l'après-midi dépasse souvent les 30°, ce qui explique probablement pourquoi ma colle blanche, l'ordinaire, prenne aussi rapidement  !
Cliquez pour agrandir l'image

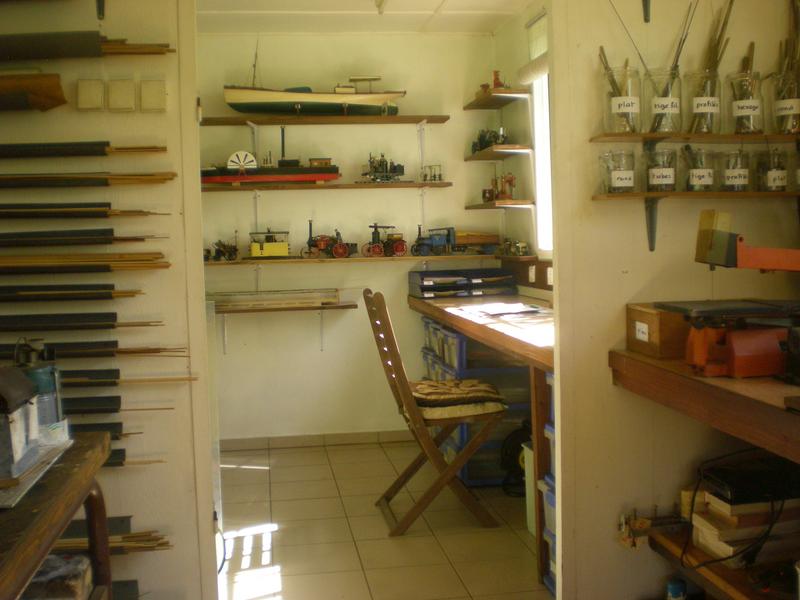

la nouvelle pièce,

surtout réservée à la documentation et aux dessins

J'y retrouve plus de 500 revues, des dizaines de plans ou de brochures, de la papeterie ... et aussi un peu de musique.

Une table permet de regrouper les "travaux" en cours. Ce n'est pas vraiment de la dispersion, mais, quand un projet débute, il manque toujours quelque chose... et, en attendant ce "quelque chose", autant commencer autre chose !
Cliquez pour agrandir l'image

C'en est terminé des déplacements vers la maison à la recherche d'un plan sur l'ordinateur ...

Il m'en restait un condamné à la déchetterie : j'y ai installé mon site et désormais il n'y a plus qu'à le consulter.
Cliquez pour agrandir l'image

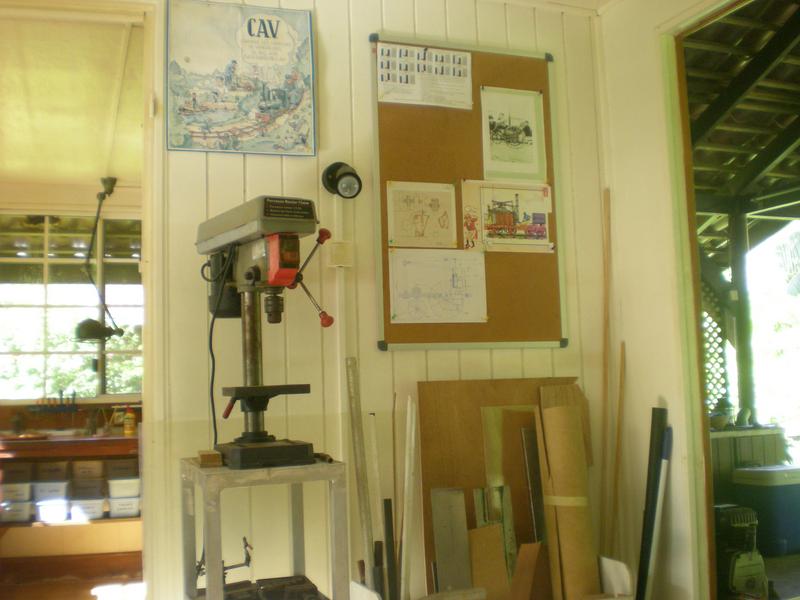

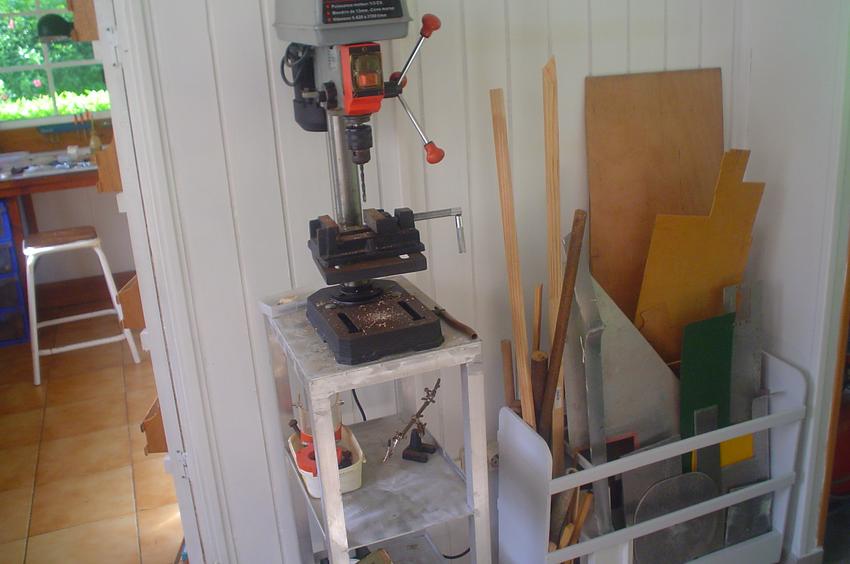

La perceuse à colonne, pas bien gros modèle ! Avec, cette fois, un spot éclairant la zone de perçage.

A côté, un bricolage sur roulettes permettant de stocker le contreplaqué, les plaques d'alu, quelques profilés ...
Cliquez pour agrandir l'image

entre les deux pièces,

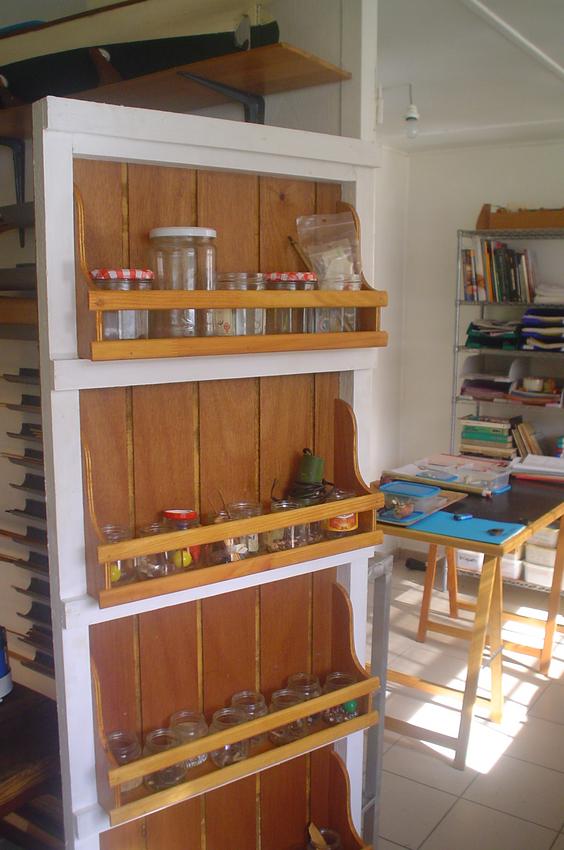

la porte a été remplacée par un panneau de ctp avec , d'un côté, des étagères.

Je continue à consommer de l'ice-cream pour récupérer les boîtes et désormais il me faut penser à consommer de la confiture pour récupérer les pots ... !

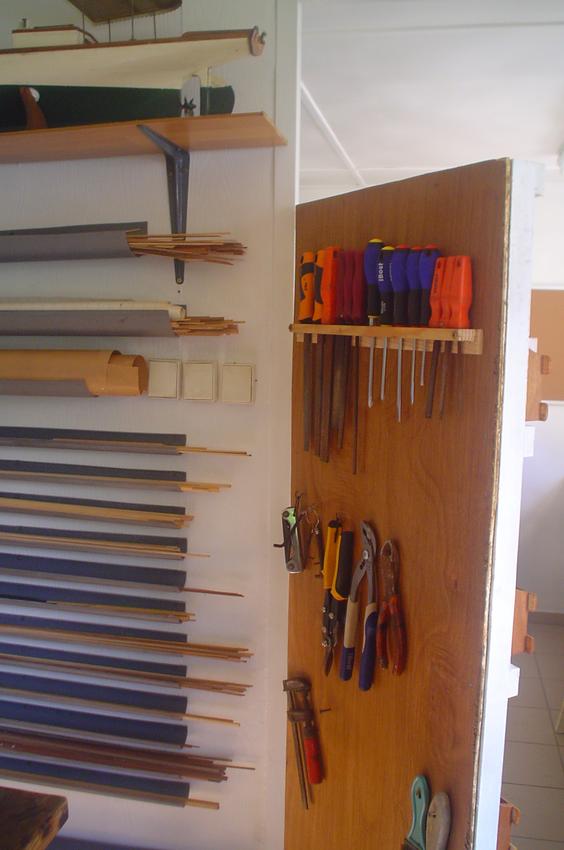

Quand on l'ouvre, un panneau au dos reçoit le "gros" outillage manuel.

Sur le côté, le rangement des baguettes en bois dans des demi-tubes en PVC. Il existe le même type de rangement dans la première pièce pour tout ce qui est "métallique".
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

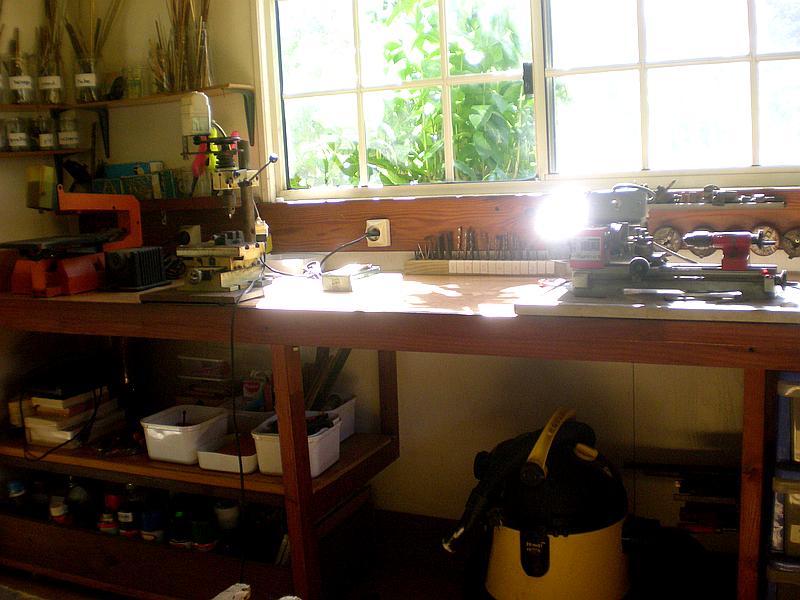

l'ancienne pièce,

toujours réservée à l'usinage,

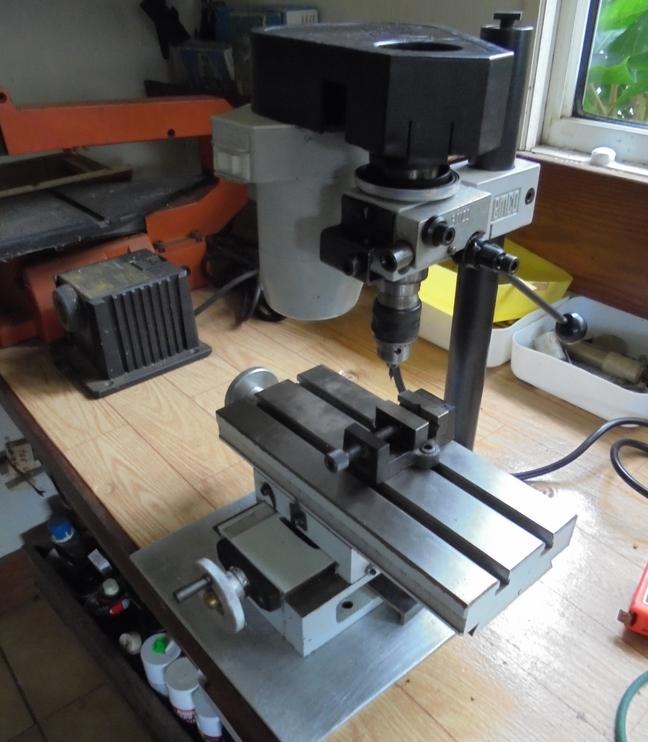

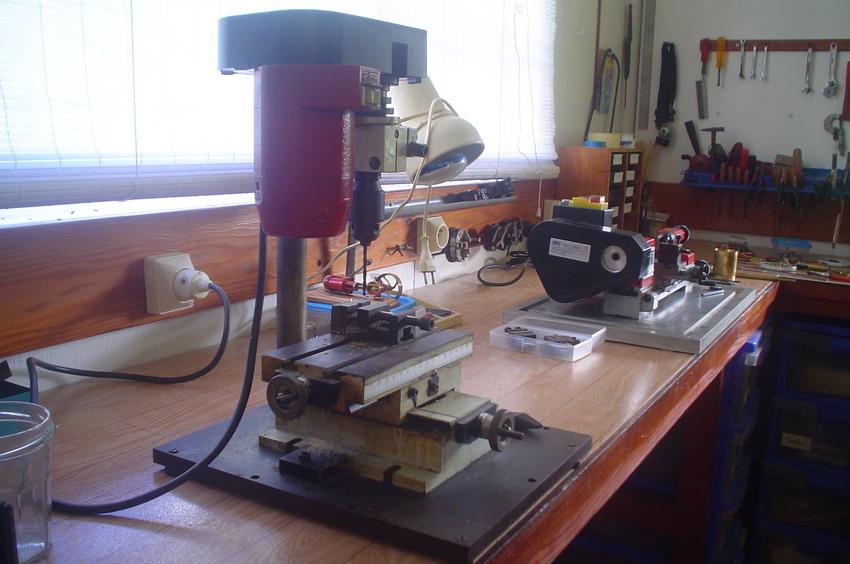

avec, au premier plan, la petite fraiseuse EMCO avec moteur indépendant et table croisée,
et au second plan le tour EMCO Unimat 4 qui remplace mon Unimat 3.
Cliquez pour agrandir l'image

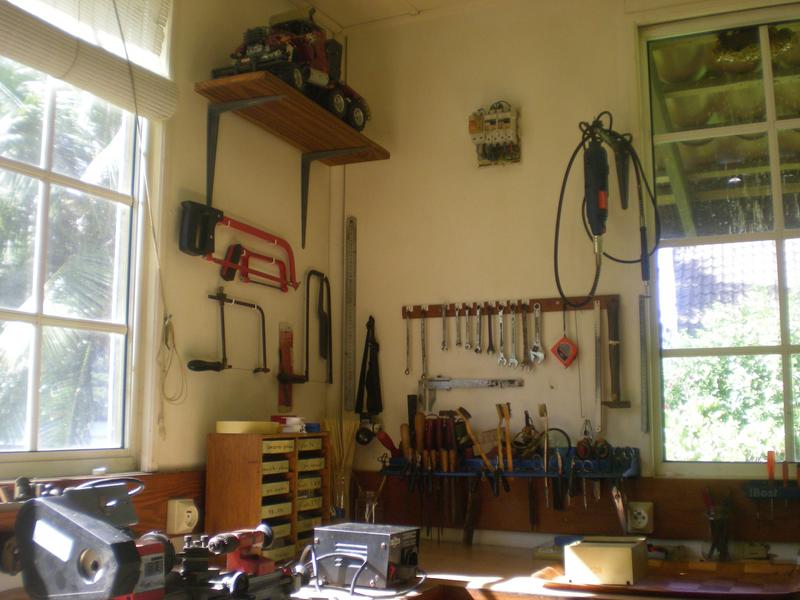

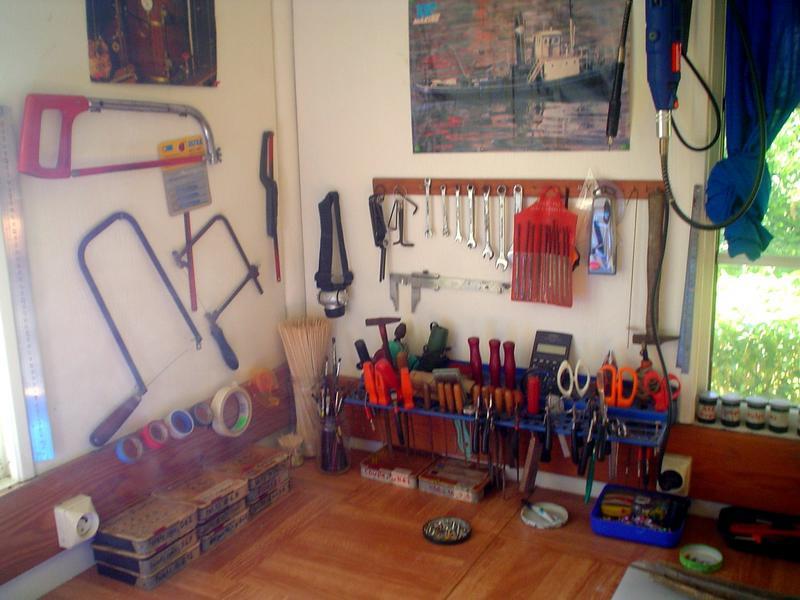

Petit outillage à main avec coin sciage et un flexible.

Réserve de forets, tarauds et filières, emporte-pièces, pinceaux, ... Là, je me suis confectionné un joli coffret dans lequel coulissent mes boîtes à cigares.

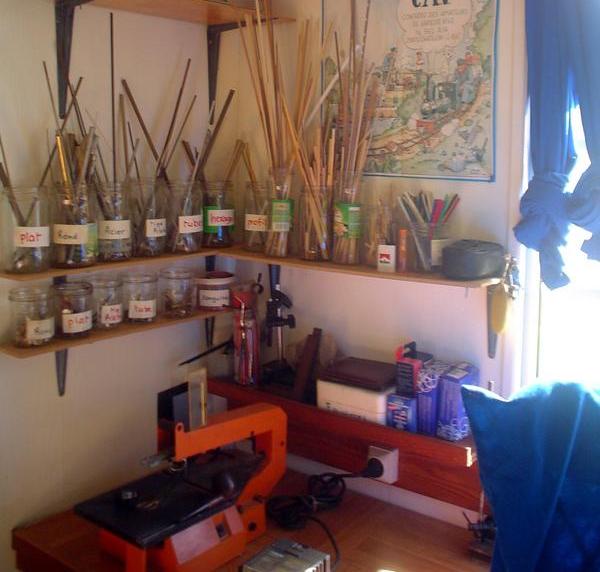

A droite, scie à chantourner et, toujours des bocaux, réserve de matériaux divers ...(vieille photo, j'ai oublié d'en refaire une !)
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

outillage

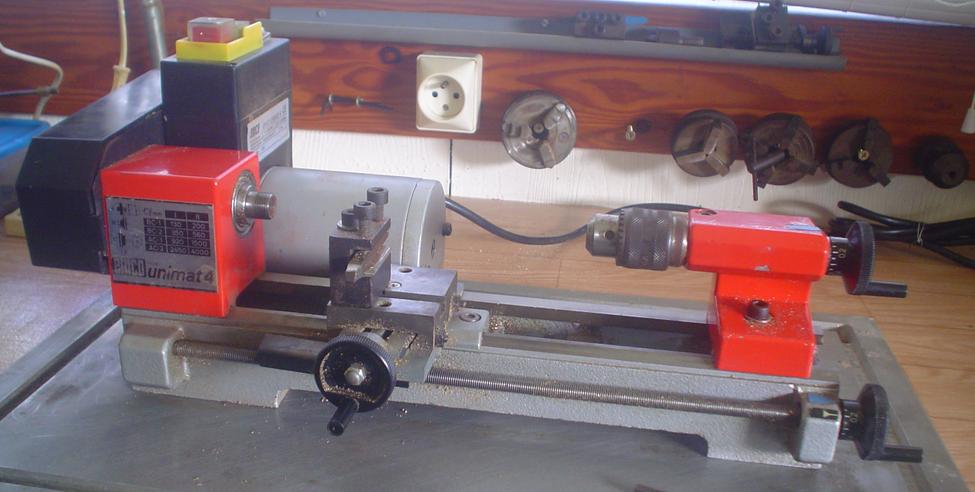

tour Unimat 4

Je l'ai fait venir de Grande-Bretagne. Les usinages sont satisfaisants. Un seul problème, le mandrin à 3 mors est beaucoup trop lourd et peu précis. J'ai donc remis en service celui de mon Unimat 3.
L'avantage de cet achat est que tous les accessoires de l'ancien tour dont réutilisables.

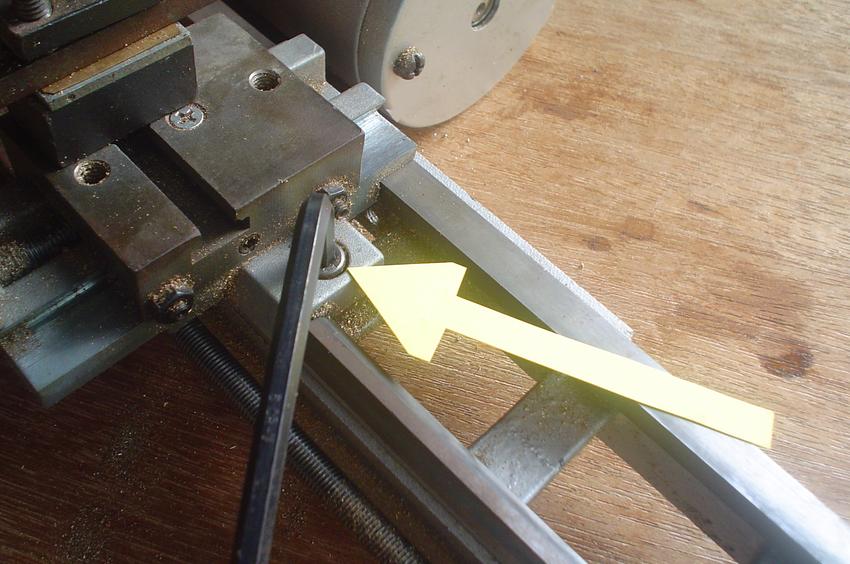

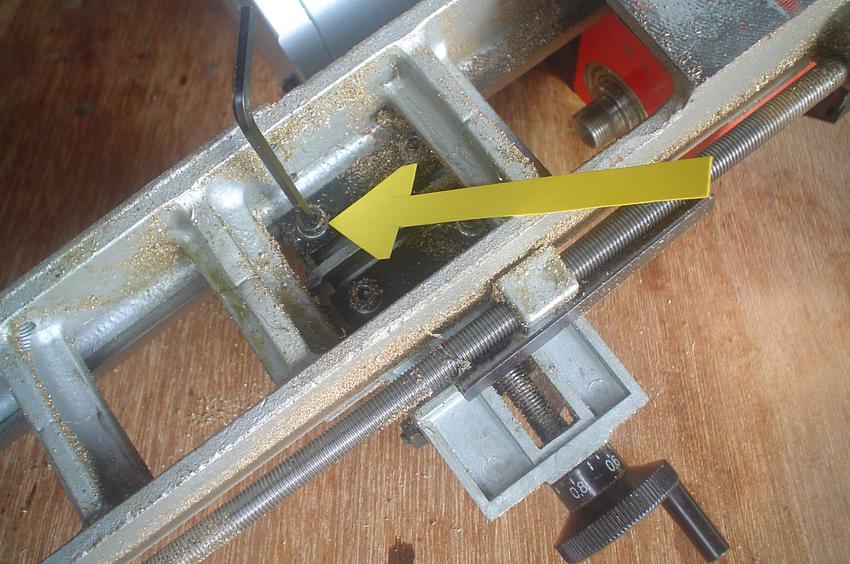

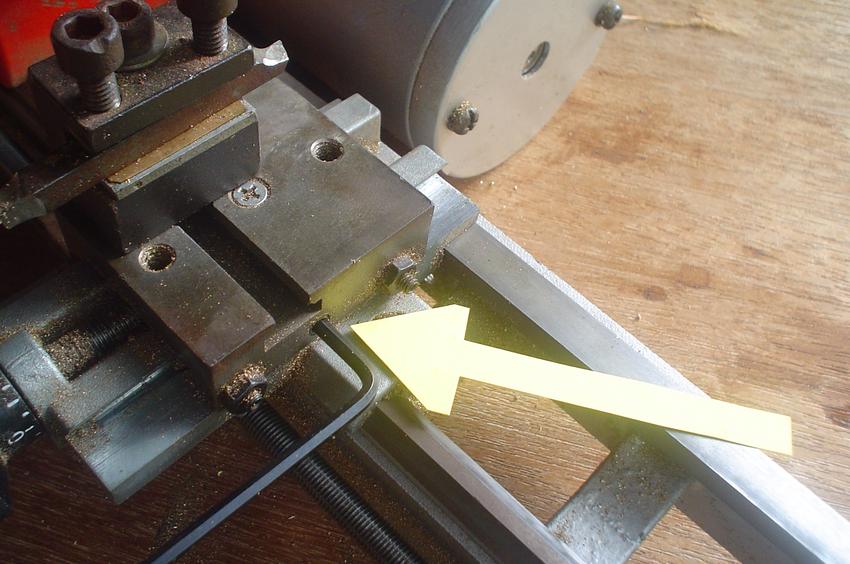

3 réglages indispensables après avoir fonctionné un peu : en fait, il s'agit simplement de resserrer !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image


Mon tour : un EMCO Unimat 3 au départ et acheté d'occasion, remplacé par un EMCO Unimat 4 dont les caractéristiques sont les mêmes avec un ajout : un "coup de poing" d'arrêt.

Il n'est pas exceptionnel par ses caractéristiques :
. hauteur de pointe : 46 mm (le seul gros défaut car il limite certains usinages)
. entre-pointes : 205 mm
Mais il est précis et permet de faire ... tout ce que vous découvrez dans ces pages.
Je n'ai pas jamais utilisé la colonne de perçage ou de fraisage sur le tour comme le montre la photo du mode d'emploi ;  cette colonne est installée sur une table croisée avec un moteur indépendant.

Les accessoires qui me furent fournis par Roger, mon vendeur, comportent, en plus de l'outillage standard, un mandrin à 4 mors, un plateau diviseur, une pince de diamètre 6, une lunette fixe, un système d'avance automatique, une descente fine pour la fraiseuse, un dispositif pour le tournage des cônes, ...

J'en étais tellement content que j'ai commandé le même (la version 4). Evidemment, vu le prix, il doit être fabriqué en Chine, mais je récupérer un moteur, un autre mandrin, et bien d'autres pièces .... Une idée à retenir pour ceux qui trouveraient un Unimat 3 d'occasion !


Une commande faite en Angleterre et , malgré la distance, livrée en moins de 3 semaines !  www.emcomachinetools.co.uk : une adresse à consulter sans aucune publicité ...

Su quelqu'un est intéressé, je peux lui faire parvenir le mode d'emploi de l'UNUMAT 3. (mêmes choses pour la version 4).
La vue des pièces en version éclatée est disponible dans la page des téléchargements : cliquer sur la photo pour y accéder.
Cliquez pour agrandir l'image

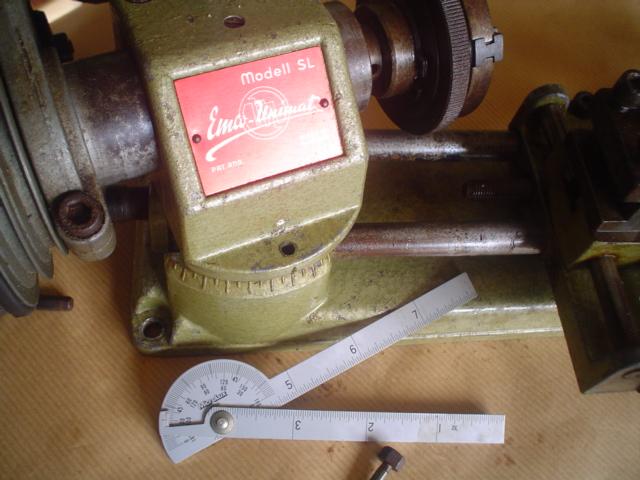

L'atelier s'est enrichit d'un merveilleux outil : un petit tour Emco Unimat, l'ancêtre du mien, cadeau de mon ami Pierre. Le modèle qui me faisait rêver quand j'étais tout jeune ...
Cliquez pour agrandir l'image


Un aspect intéressant : la poupée fixe est "mobile" ! Et déjà on peut imaginer la fabrication en série de cônes ...

un outillage modeste mais performant ...

... "performant", c'est tout au moins ce que je prétends. Certes il faudra parfois pas mal d'imagination pour l'utiliser dans de bonnes conditions de sécurité et savoir limiter ses ambitions.
Pas mal de méthodes un peu simplistes pour utiliser ce matériel en allant sur :
usinages 1

dépannage de la fraiseuse

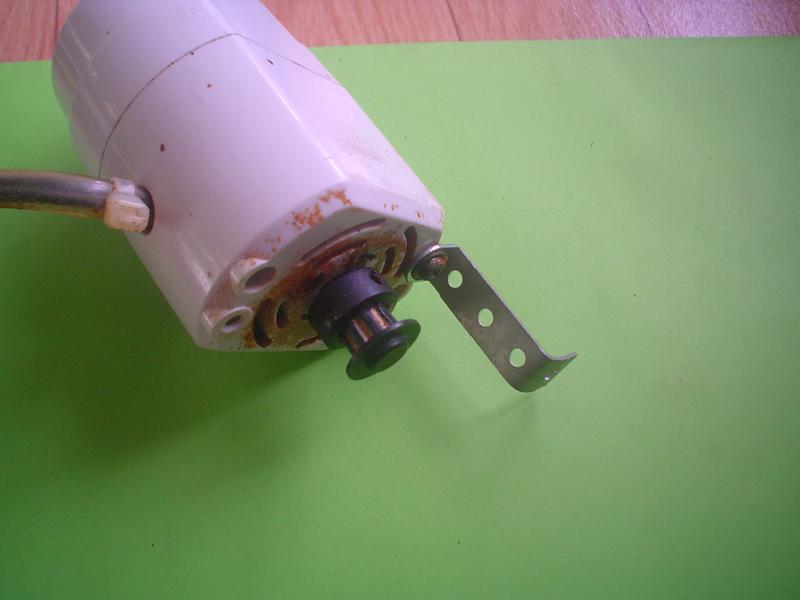

Ce n'est pas la première fois que le moteur de ma fraiseuse ne veut plus tourner : condensateur cette fois ! Quant à en trouver un ???
Il est vrai que celui de l'EMCO UNIMAT 3 ne supporte pas de longs travaux ... Voici un moyen de se dépanner et de continuer à usiner en se servant d'un moteur de machine à coudre de 75 w : un peu faible mais on peut percer et même fraiser. De plus la pédale permet de moduler facilement la vitesse ....

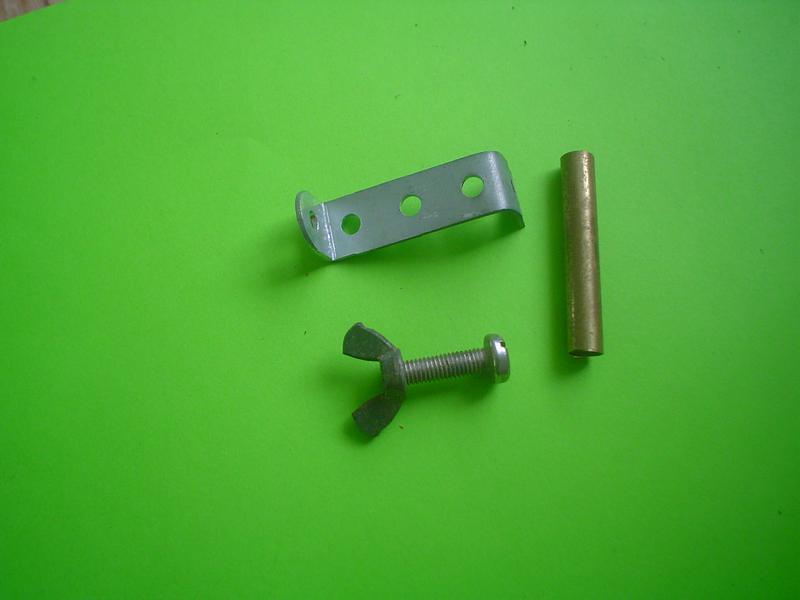

Cliquez pour agrandir l'imageun tube, une équerre (pièce de meccano modifiée), une vis M5 avec écrou papillon ... il manque la rondelle !

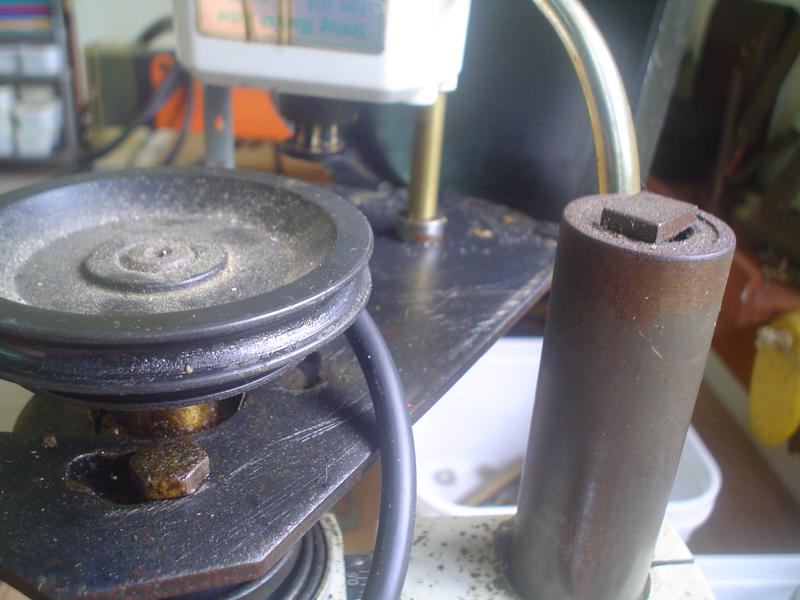

Cliquez pour agrandir l'imageenfoncer le tube sur le support des poulies de renvoi, ce tube pénétrera dans un des deux trous du bâti du moteur
Cliquez pour agrandir l'imagepour la longueur de ce tube, mesurer la distance entre les axes de gorge la poulie de l'arbre de la fraiseuse et de celle du moteur
Cliquez pour agrandir l'imagefixer l'équerre avec une vis d'origine : ne pas bloquer pour que cela pivote et permette le réglage de la tension de la courroie

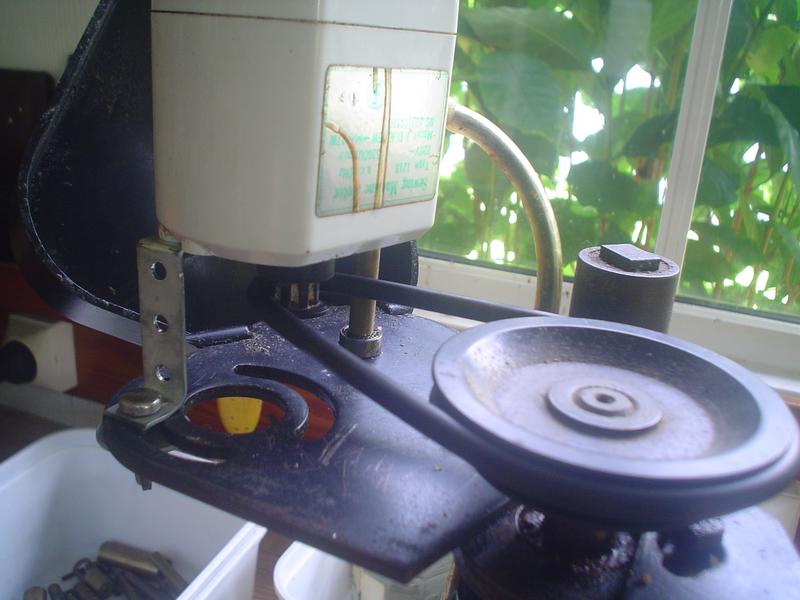

Cliquez pour agrandir l'imageplacer vis, rondelle et écrou : la tension se fait dans la lumière d'origine ... Et ça tourne !

Cerise sur le gâteau, on peut utiliser des courroies de diamètres très divers.

Plus de courroies ? Des bracelets en caoutchouc peuvent les remplacer: c'est salissant mais au moins on usine !

dépannage du tour

Bien triste journée, mon nouveau tour donne déjà des signes de faiblesse : plus de puissance et il est devenu presque impossible de percer au-dessus du diamètre 4 ... Les causes ?
Patrick m'a bien donné quelques pistes, mais, en attendant, et de peur de me retrouver sans moteur une fois de plus, un petit bricolage au cas où ...

J'ai donc ressorti mon EMCO 3 et ai essayé de lui trouver une motorisation.

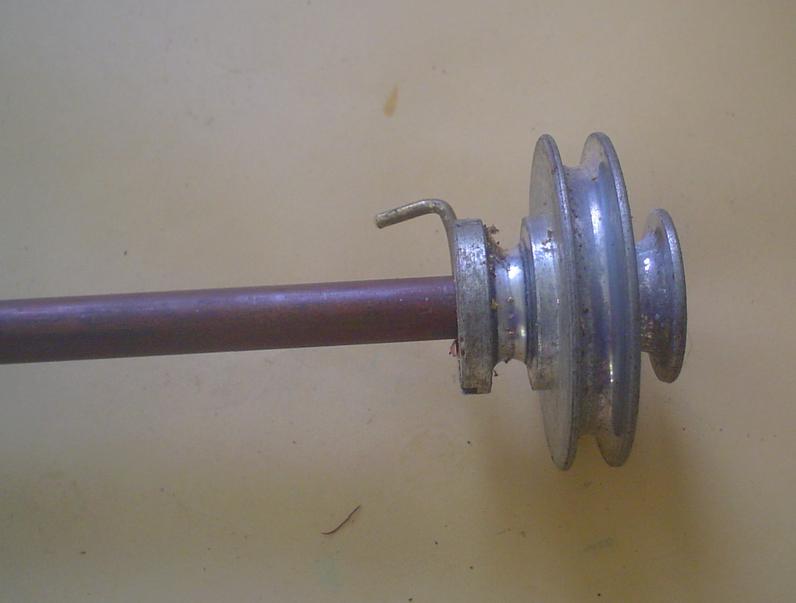

Cliquez pour agrandir l'imageRécupération des poulies de l'arbre moteur : tube de cuivre de 8 mm qui entre parfaitement, trou pour une clavette improvisée.
Cliquez pour agrandir l'image

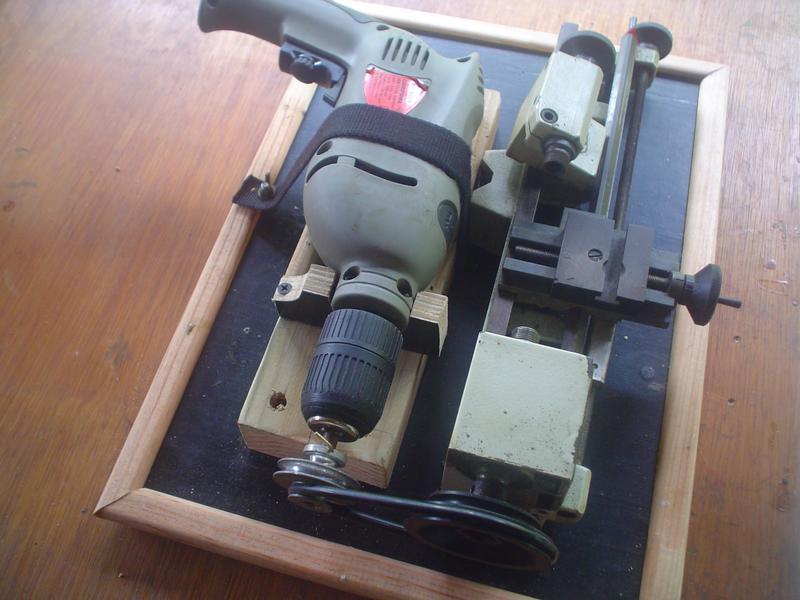

Un contreplaqué épais sur lequel on visse le bâti; un reste de bastaing vissé; une sangle pour maintenir ...
Cliquez pour agrandir l'image
... pour maintenir une perceuse. Une cale sera probablement nécessaire pour la caler.
Le serrage de la sangle se fait à travers un trou par vissage d'un écrou papillon.

Ma contre-pointe en est toute retournée !
Pas de cotes pour ce bricolage car tout dépend de la perceuse. Mais que c'est bruyant !

changement de moteur sur le tour Unimat 3 et l'Unimat 4

nouveau(x) moteurs(s)

Celui de l'UNIMAT 4 ne veut plus rien savoir ... déjà !
Celui de l'UNIMAT 3 est HS et la perceuse n'a été qu'un dépannage temporaire.

J'ai fini par en trouver aux USA en passant par E-Bay et, après la commande du premier (pour voir), j'en ai fait venir un second. Les deux me donnent satisfaction : ils sont plus puissants et moins bruyants.
Le choix de la version sans variateur n'est peut-être pas la bonne solution mais, avec les problèmes que je rencontre continuellement avec l'électronique, j'ai préféré cette solution.

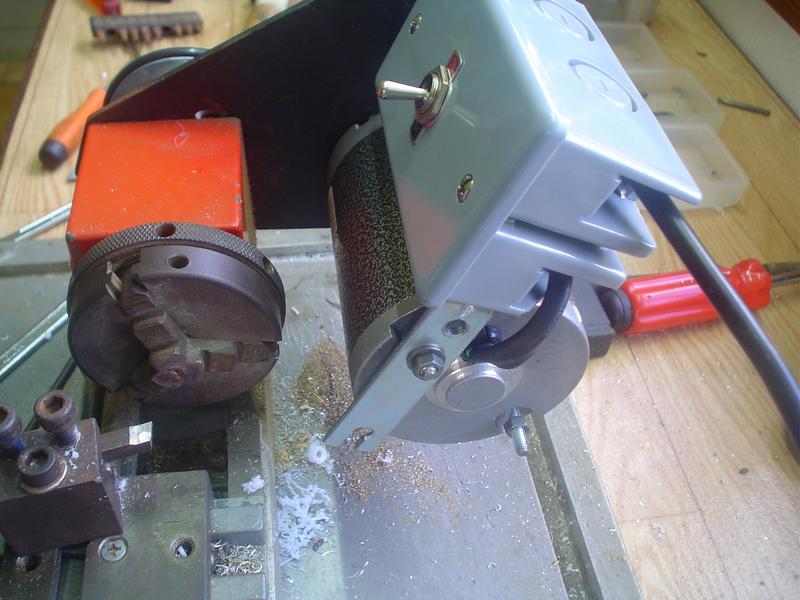

Le moteur se monte sans aucun problème sur l'UNIMAT 3 par contre il est nécessaire d'agrandir la lumière du support pour en adapter un à l'UNIMAT 4.

Un problème cependant, il faudra aussi acheter un transformateur car ces moteur sont en 110 volts !

En bas de page, un lien pour trouver ce moteur ou d'autres ... et des accessoires.


Cliquez pour agrandir l'image

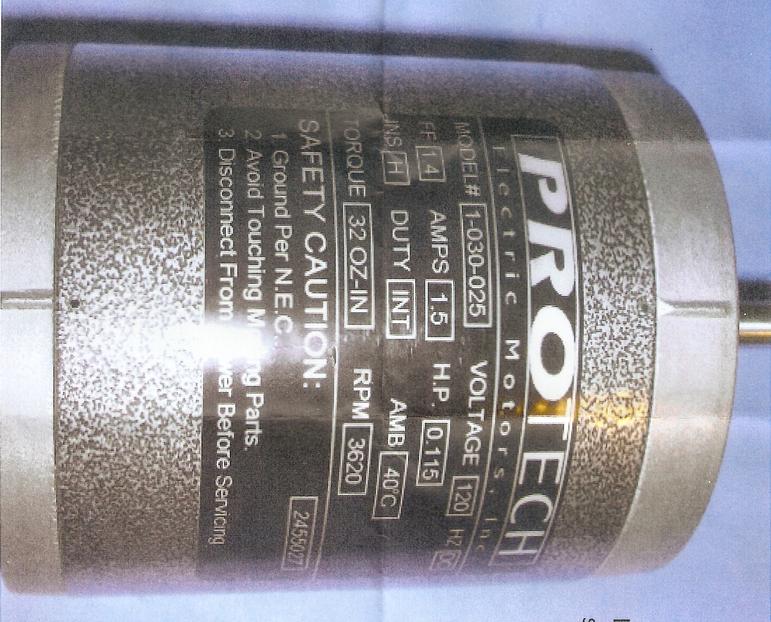

caractéristiques
Cliquez pour agrandir l'image

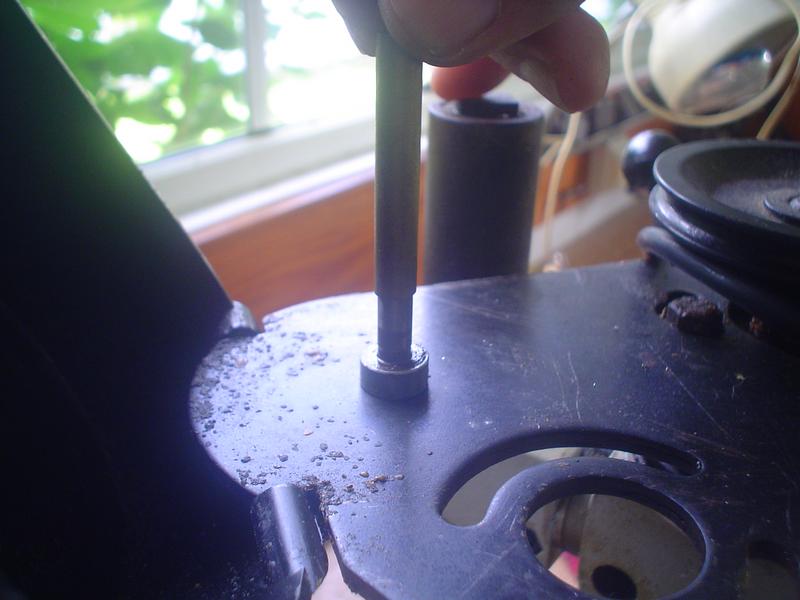

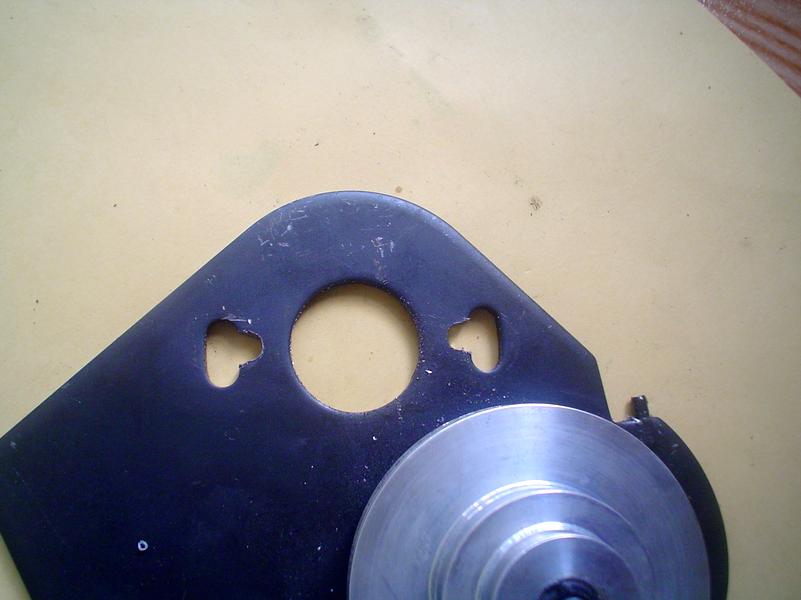

trous tangents puis lime ronde
Cliquez pour agrandir l'image
un seul écrou pour la fixation de l'interrupteur ...
Cliquez pour agrandir l'image
... sinon on le trouve sur le mandrin !
Cliquez pour agrandir l'image

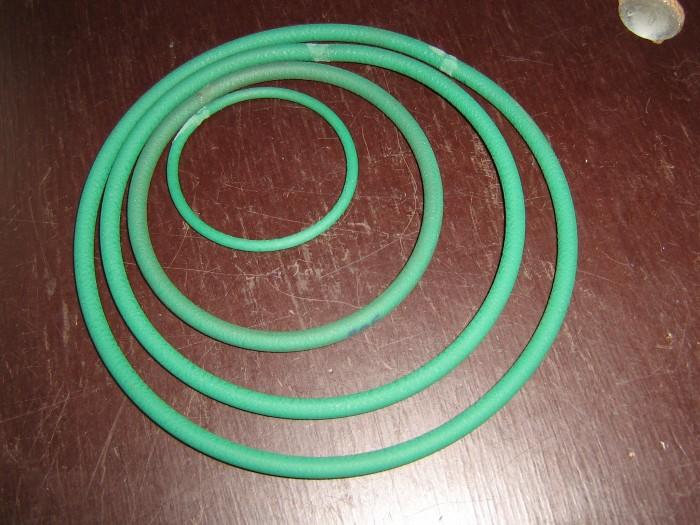

le problème des courroies de ces tours ...

On en vend et ... ça coûte très cher !
On peut utiliser des joints toriques de diamètre approprié, mais ce n'est pas facile à trouver !


On peut alors les confectionner à partir de courroie en polyuréthane thermosoudable que l'on peut trouver au mètre chez FIAmag :
http://www.fiamag.com/courroie/courroie-ronde/thermo-287.html


Une manière de procéder avec la fabrication d'un petit outillage permettant une réalisation propre et solide :
http://www.usinages.com/outils-accessoires/soudure-courroie-ronde-t30435.html





Il me reste à noter tout le petit outillage acheté au fur et à mesure des besoins ...

de la documentation




Le marché de l'occasion fait que de plus en plus de mes correspondants ont la possibilité de se procurer ce modèle de l' UNIMAT SL 1. Petit problème, comment s'en servir ? J'ai eu la chance de recevoir la notice qui était livrée avec le tour. Pourquoi ne pas en profiter ...


téléchargez, c'est le pied !

Beaucoup parmi vous possèdent le tour EMCO UNIMAT 3 ou sa nouvelle version 4. On peut avoir quelques problèmes de réglage et rien ne vaut d'examiner les vues éclatées des composants mécaniques. Toutes ces vues découvertes récemment sur Internet et désormais en téléchargement ...


Les 2 albums qui suivent traitent de l'usinage avec un petit tour et sa fraiseuse (EMCO UNIMAT 3 puis 4). Dans la page des téléchargements, vous trouverez la copie de deux ouvrages à consulter concernant le TOURNAGE et le FRAISAGE.
télécharger, c'est le pied !

des accessoires

On a du mal à imaginer tous les accessoires que l'on peut encore trouver pour la gamme des machines Unimat ...
En allant sur le lien ci-dessous et en navigant un peu, c'est la caverne d'Ali-Baba !
http://www.ebay.com/sch/i.html?_from=R40&_trksid=m570.l2736&_nkw=unimat

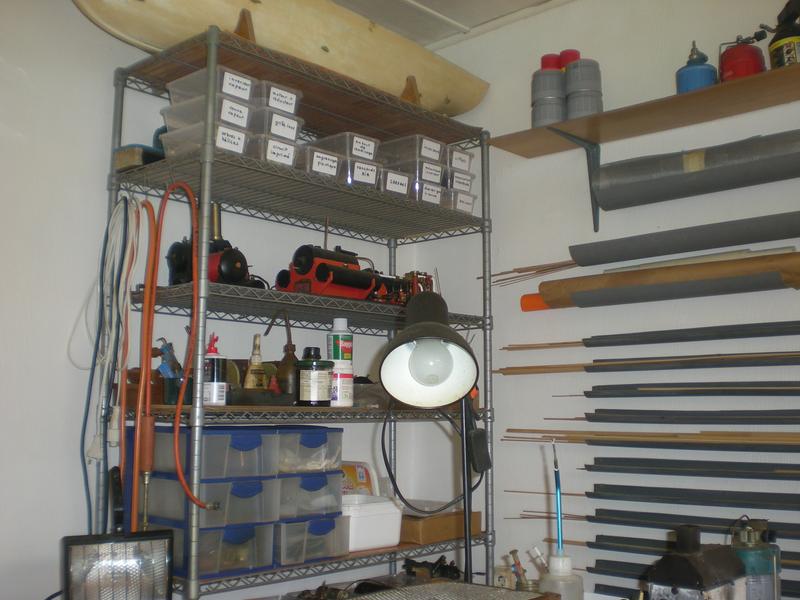

l'atelier au 31 octobre 2016

Il me fallait une nouvelle étagère pour loger Le Roquet, La Belle et son Wagon , l'occasion de faire un nettoyage complet et d'ajouter de nouveaux rangements.

Voici comment vous pourrez le trouver pendant quelques jours.

Il n'y a aucun changement pour l'instant dans l'outillage. J'aimerais m'équiper d'un nouveau tour et d'une fraiseuse mais ce n'est pas facile de trouver du matériel fonctionnant en 50/60 Hz ou en 60 Hz (notre fréquence en Polynésie).

N'oubliez pas, en passant, de me rendre visite ...
Cliquez pour agrandir l'image

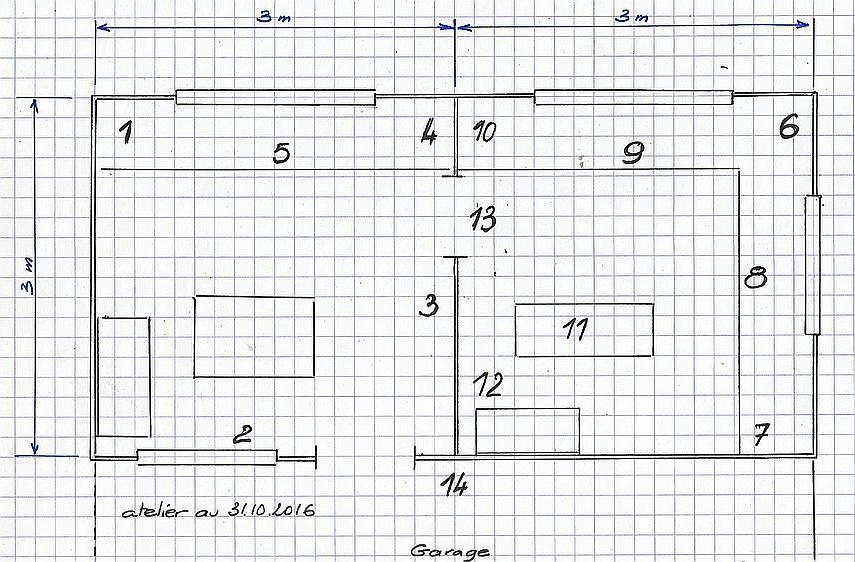

les numéros renvoient aux photos
Cliquez pour agrandir l'image

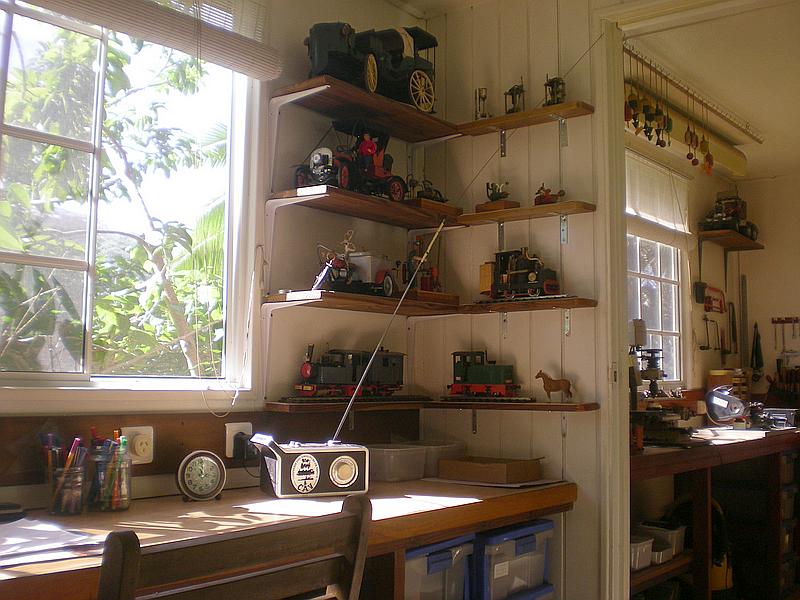

1 - exposition
Cliquez pour agrandir l'image

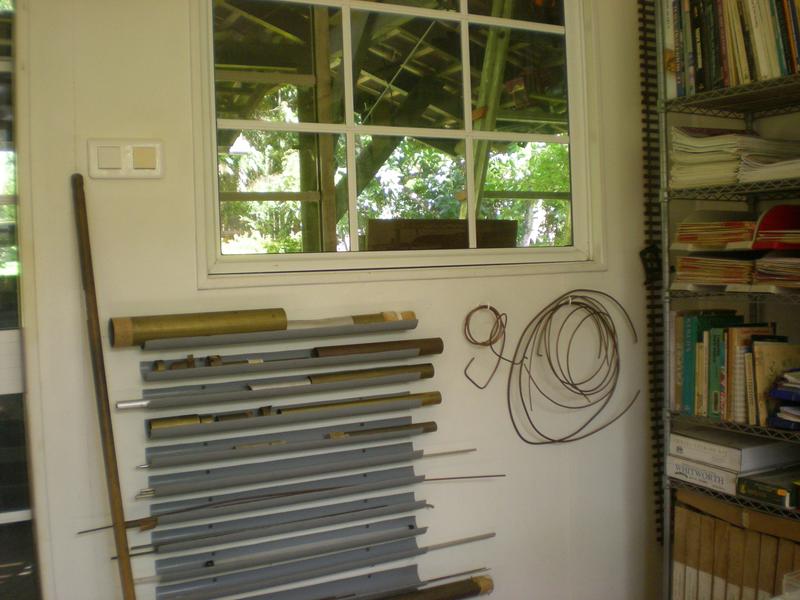

2 - tubes et ronds divers
Cliquez pour agrandir l'image
3 - perceuse à colonne, rangement tôles, tubes, bois
Cliquez pour agrandir l'image

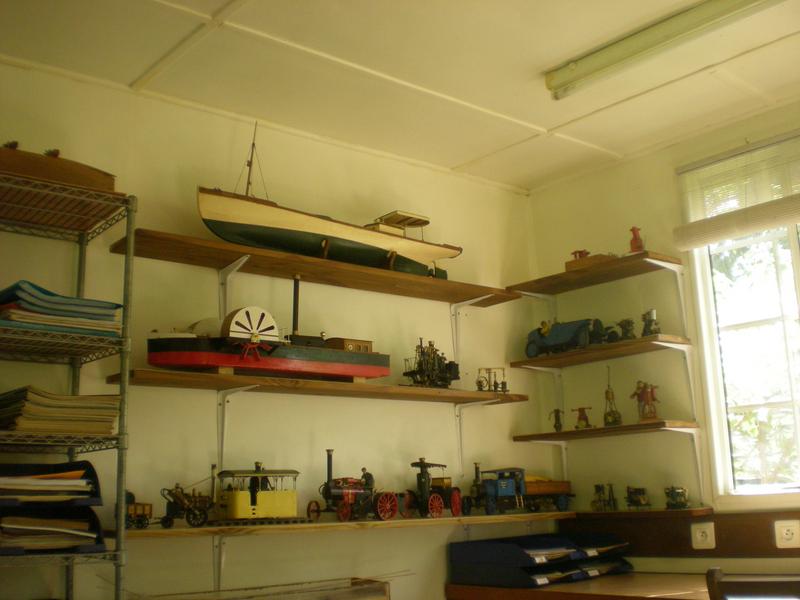

4 - exposition
Cliquez pour agrandir l'image

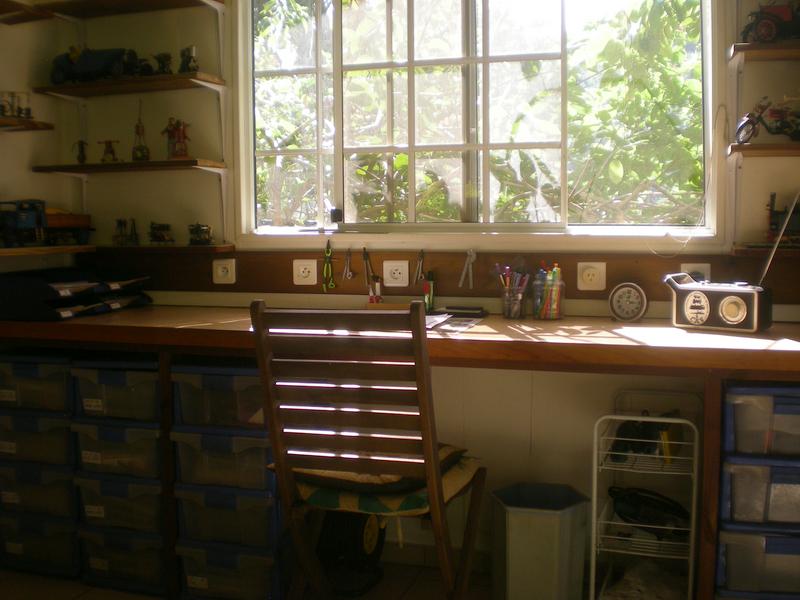

5 - plan de travail (dessins essentiellement)
Cliquez pour agrandir l'image
6 - petit outillage
Cliquez pour agrandir l'image
7 - rangement petite mécanique
Cliquez pour agrandir l'image

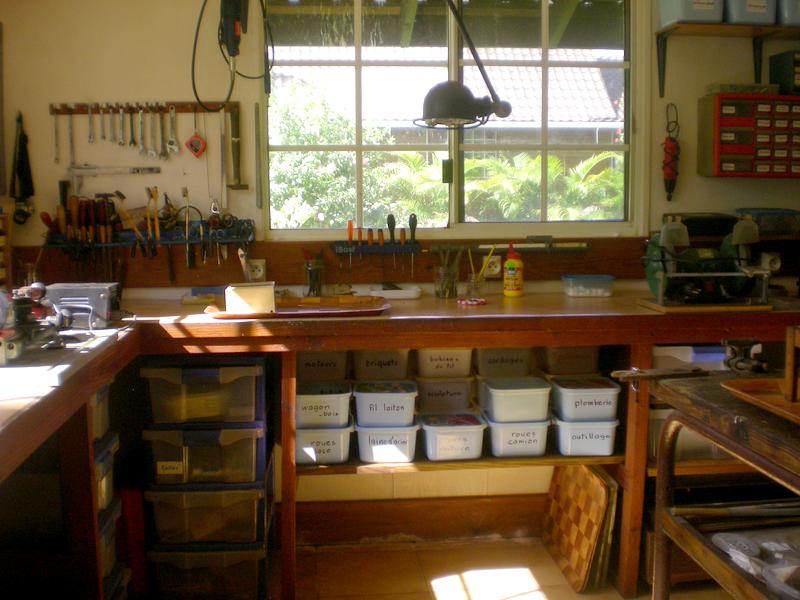

8 - plan de travail (montages)
Cliquez pour agrandir l'image
9 -  plan de travail (machines)
Cliquez pour agrandir l'image
10 - rangements
Cliquez pour agrandir l'image

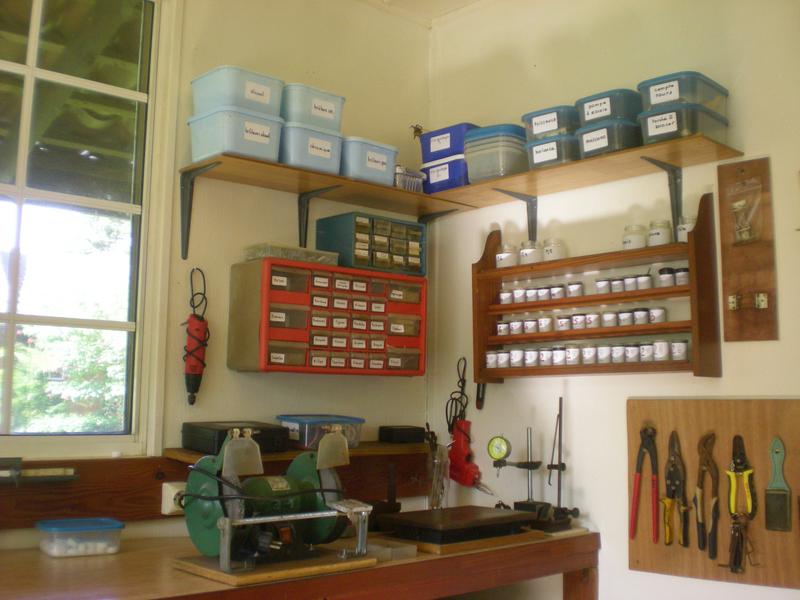

11 - établi de travail et d'essais
Cliquez pour agrandir l'image
12 - rangement mécanique et baguettes bois
Cliquez pour agrandir l'image
13 - retour vers l'entrée
Cliquez pour agrandir l'image
14 - à la sortie, le compresseur

Il est probable que dans quelques jours il n'aura plus cet aspect ...
mais, cette fois, il me reste un peu de place sur les étagères

nouveau tour, nouvelle fraiseuse ...

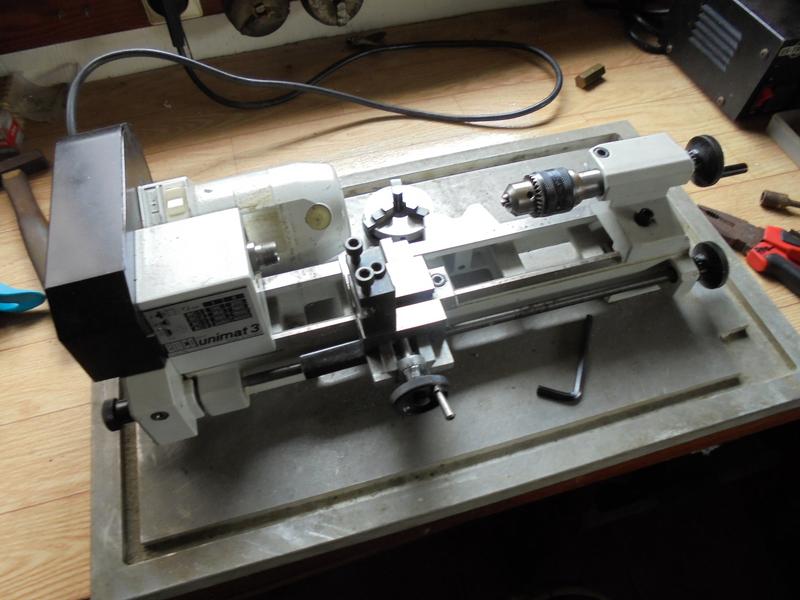

mais il s'agit toujours et encore de mon outillage de prédilection : EMCO UNIMAT 3 dans un état proche du neuf !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

Grosse frayeur en recevant les deux caisses préparées par mon gendre : les colis ont été éclatés au départ de la France !  Quel soin apporté par nos postiers de Colissimo !!!!!
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

Un volant de cassé, un autre tordu mais le banc du tour et la colonne de fraisage n'ont pas souffert du choc.
Par contre des accessoires se sont échappés du colis rafistolé avec du papier collant dont 3 disques diviseurs.

505 € pour ce transport ! On pouvait espérer un peu plus de respect pour le client ...

rangement

avec cette idée de Patrick LECLERE.
Document à télécharger en cliquant sur l'image

un lien

offert par Jean-Yves GAUTIER pour les heureux possesseurs d'un tour Unimat 3 : du matériel disponible à cette adresse

https://www.emcomachinetools.co.uk/

album qui se complète ...

Des erreurs ? Des commentaires ? Des questions ?  ...  écrivez-moi
