véhicule mixte : rail car / rail route - version 2

Une autre version de ce véhicule avec un autre groupe propulseur.

Cliquez pour agrandir l'image
La version 1 fonctionne bien mais, avec le moteur de 2 cm3, l'autonomie est vraiment réduite !

Alors un essai de construction d'un autre moteur pour une version 2. Problème, si on ne veut pas tout recommencer, il va falloir l'adapter au châssis et ce n'est pas vraiment évident.
La cylindrée sera cette fois de 0.66 cm3, soir environ 3 fois moins que la version précédente.
La transmission se fera par engrenages avec un rapport de 1/12.

Ce nouveau moteur prendra place dans le véhicule construit dans cet
rail car 1
Cliquez pour agrandir l'image
Pari presque gagné, il faudra voir à la vapeur ...

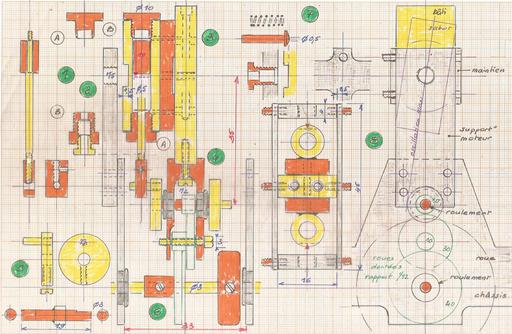

étude générale

Cliquez pour agrandir l'image
dans laquelle on essaie de caser ce nouvel ensemble : tout doit tourner dans 33 mm de largeur !
Cliquez pour agrandir l'image

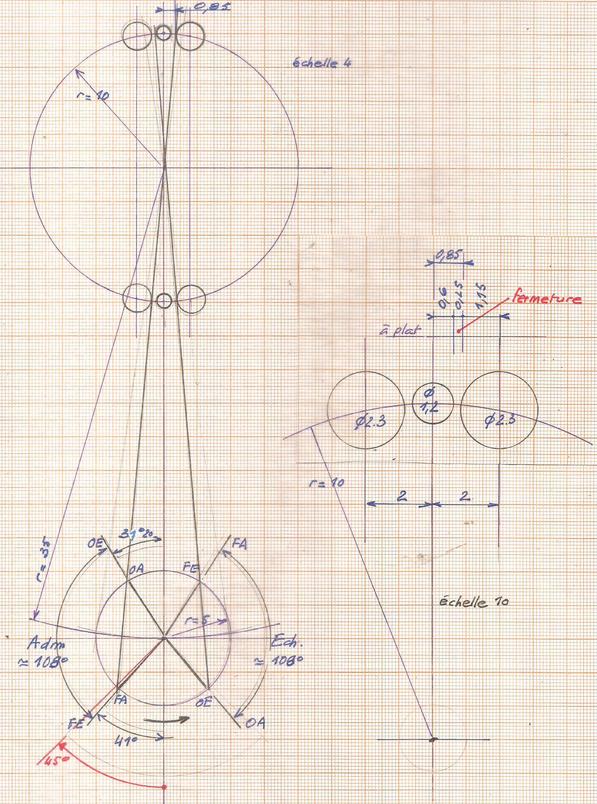

Distribution:
Si vous voulez refaire les calculs des angles, il faut se servir de la "loi des SINUS" que l'on trouvera dans cet
album
1 - Un cylindre avec 2 options de bouchons : une simplifiée et l'autre plus élaborée avec un presse-étoupe dans le bas. Le piston sera "flottant".

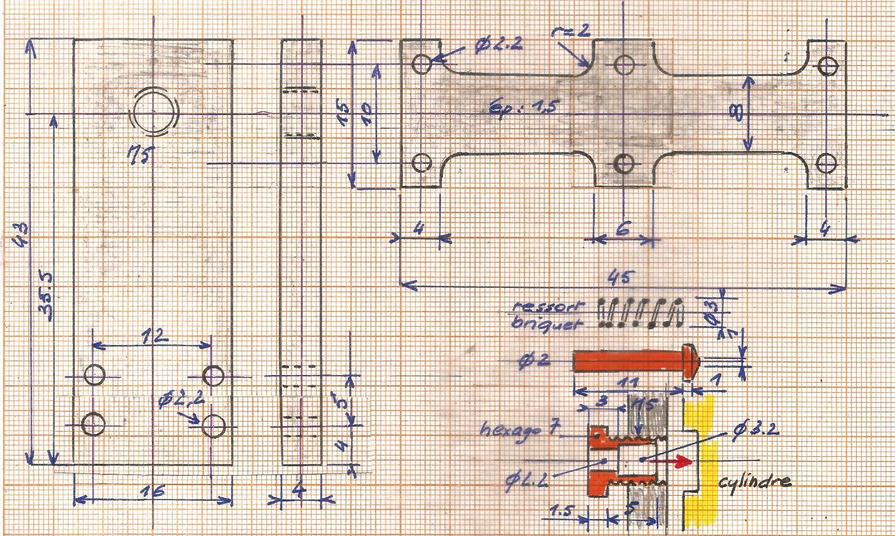

2 - Un support de moteur, il en faudra 2 pièces qui porteront les poussoirs.
3 - Le bâti en laiton sur lequel les sabots viendront s'appuyer.
4 - La transmission qui entraînera la roue dentée de l'essieu moteur.
5 - Le vilebrequin avec deux roues et un axe permettant le calage à 90°.
6 - L'essieu portant une roue dentée de 40 dents et un "volant" éventuel (pas d'autre place disponible !).
7 - Un poussoir: il en faudra 2 pour plaquer les sabots sur le bâti.
8 - Le montage prévu.

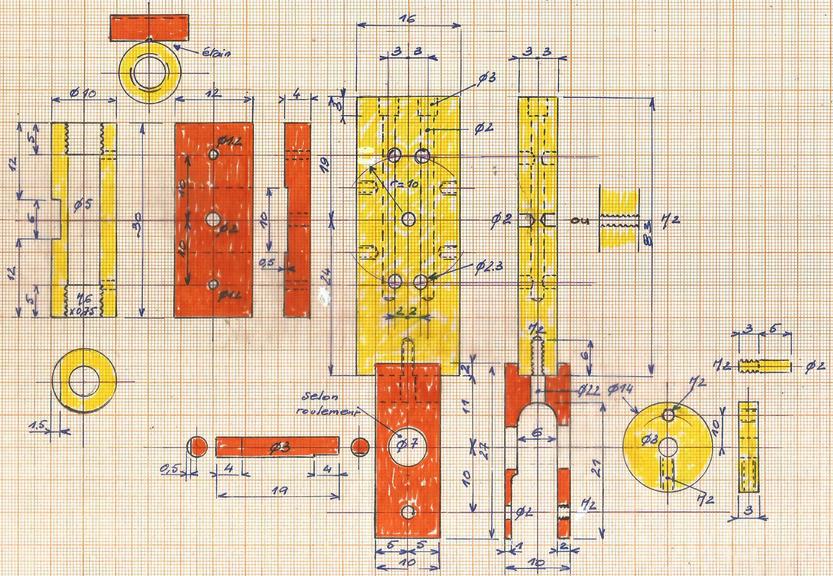

usinages

avec quelques cotes sur ces premiers croquis.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

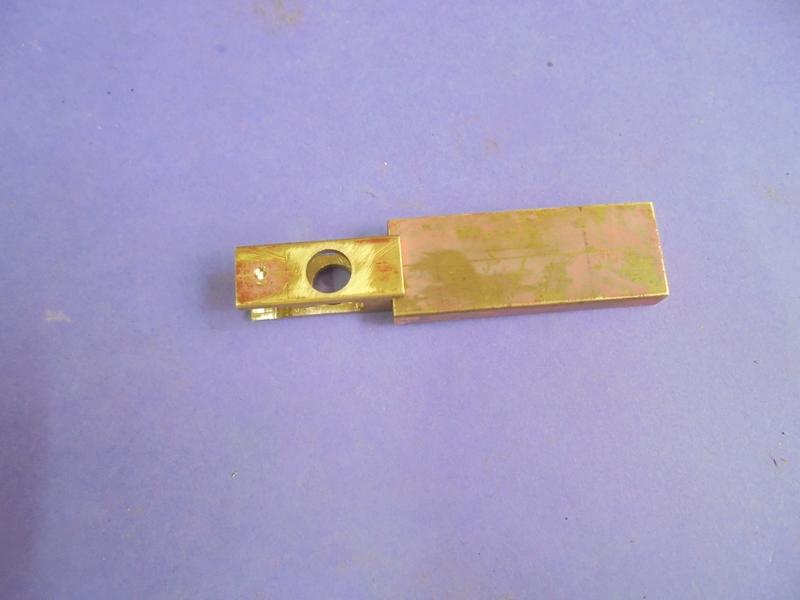

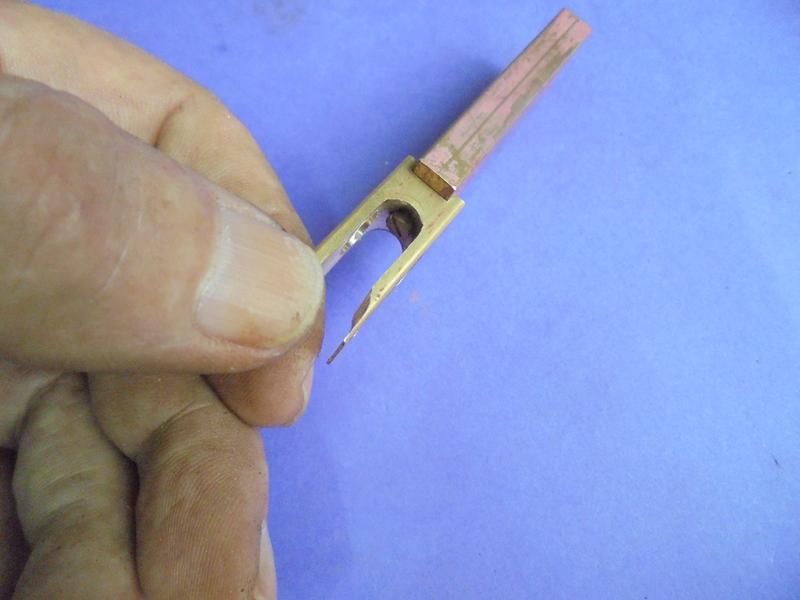

support de transmission

dans un carré de 10 x 10 que l'on retravaillera avec une fraise de diamètre 6.
Il viendra se fixer sous le bâti : au départ une vis, puis, une fois les premiers essais réussi, ajout de soudure à l'étain.
Cliquez pour agrandir l'image

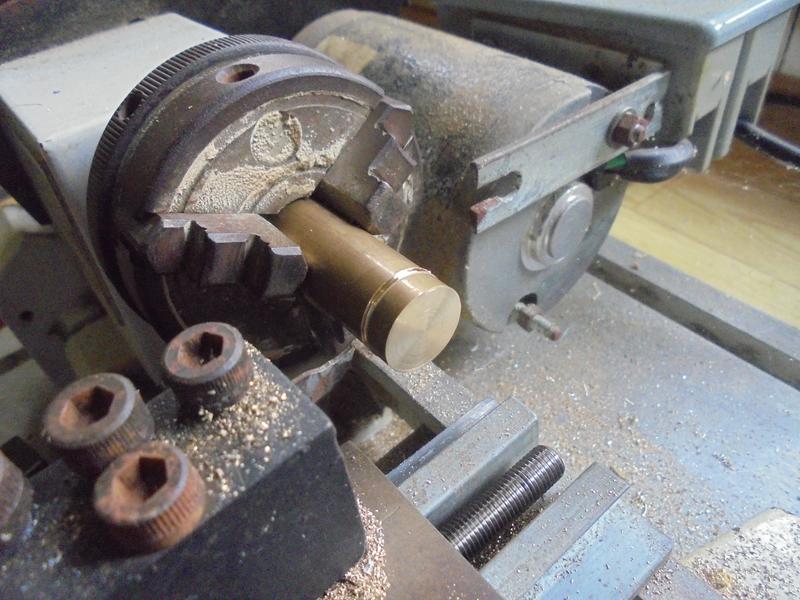

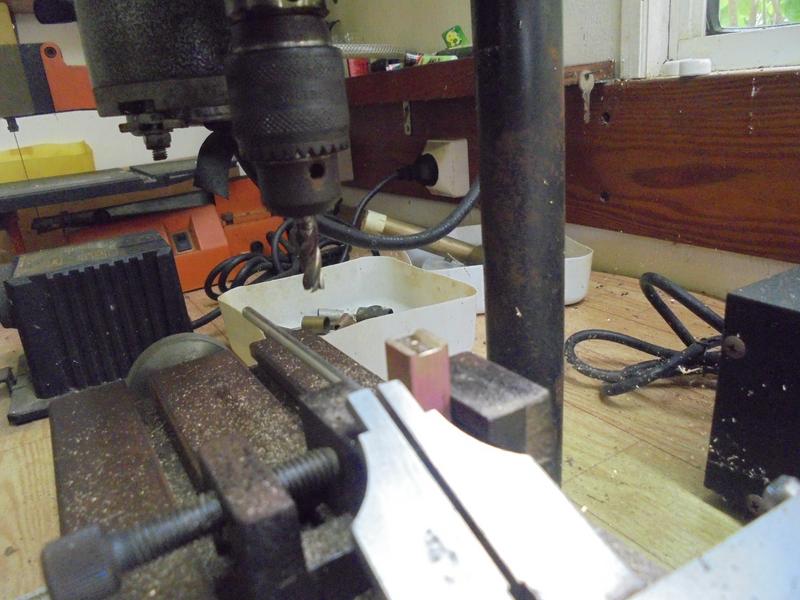

vérification du centrage avant ...
Cliquez pour agrandir l'image

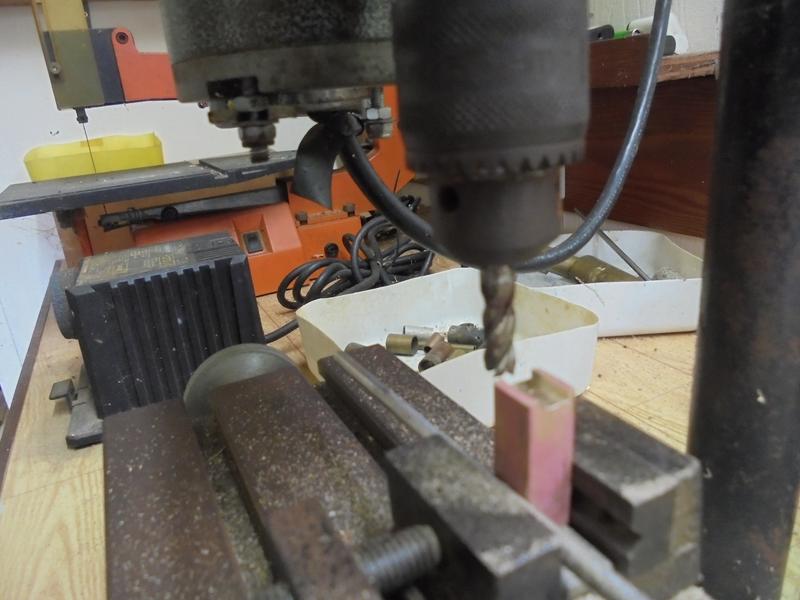

... de réaliser le fraisage en bout
Cliquez pour agrandir l'image

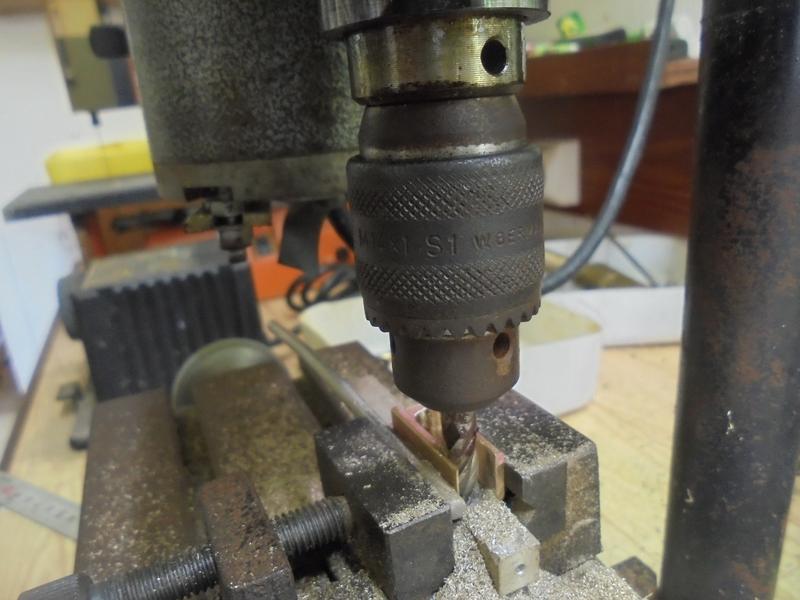

fraisage "vertical"
Cliquez pour agrandir l'image
reprise pour la roue de 10/30

i restera à percer en fonction des roulements.
La roue dentée de 10/30 aura pour axe une vis M2 (tête de 3 sur chants); pas d'écrou de blocage faute de place, mais un filetage pour maintenir la vis.

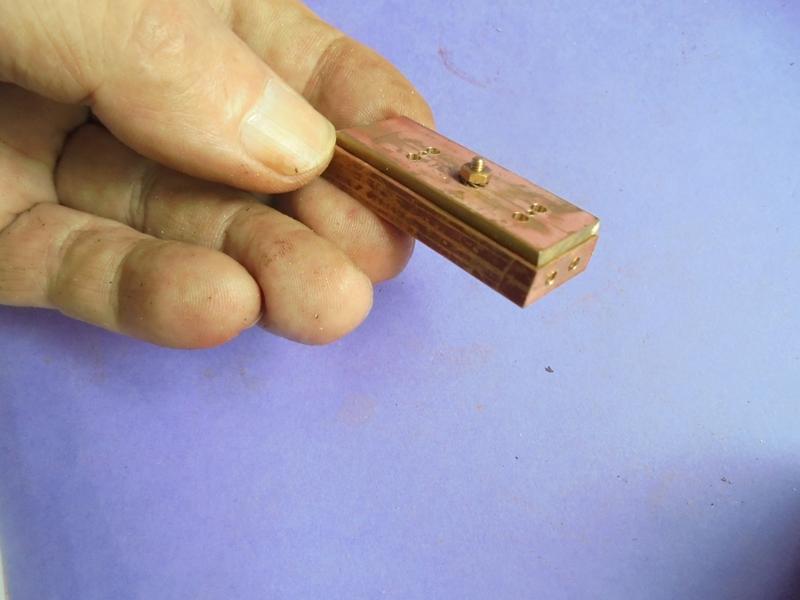

le bâti

en laiton de 6 d'épaisseur et de 16 de large.
Pour le perçage, il vaut mieux utiliser un gabarit que l'on peut réaliser avec du plat de 2 x 15 mais dont il faudra prévoir le décalage de l'axe central pour que l'un des côtés vienne s'aligner sur le bâti.
Les perçages se feront en 2 fois de part et d'autre au cas ou il y aurait un petit problème de verticalité.
Cliquez pour agrandir l'image
montage du gabarit
Cliquez pour agrandir l'image

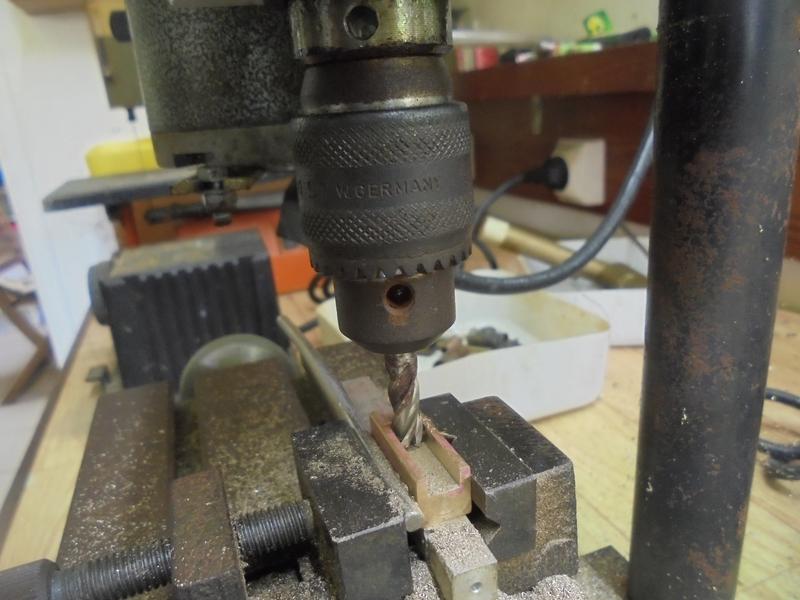

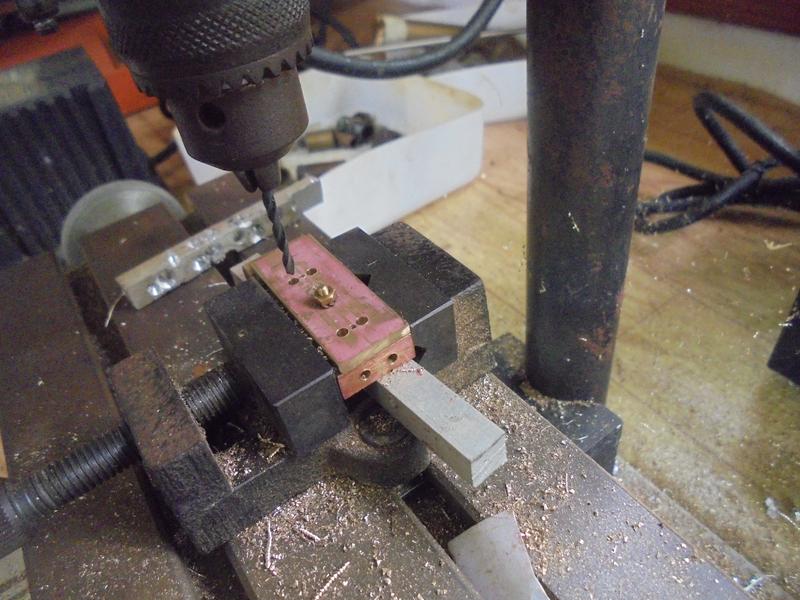

perçage à 3 de profondeur
Cliquez pour agrandir l'image

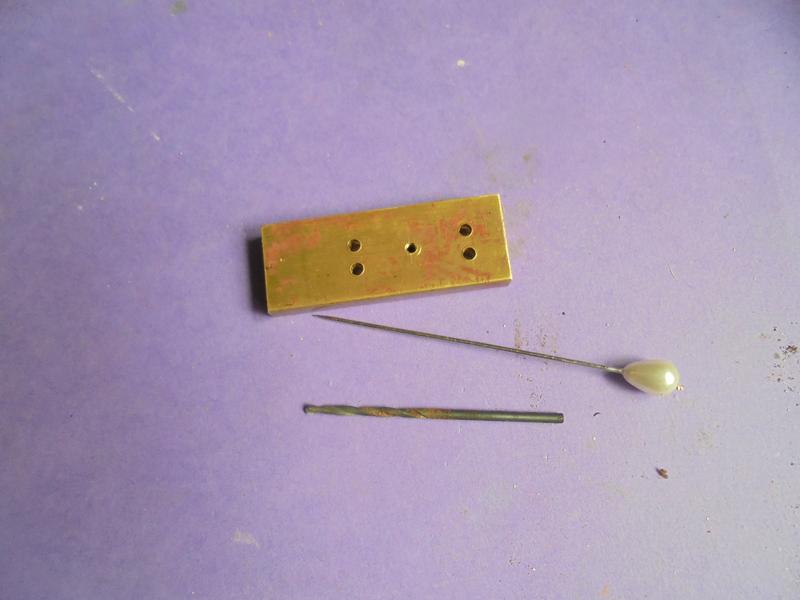

vérifications : aiguille, foret de 18

le vilebrequin

avec des roues de 14 de diamètre et un axe de 3 sur lequel on viendra souder la rue dentée de 10 dents.

Une méthode pour obtenir des rondelles "parfaites" de 3 d'épaisseur en partant d'un rond de 13 de diamètre.
Cliquez pour agrandir l'image
dresser une face, scier une rondelle de 4 d'épaisseur
Cliquez pour agrandir l'image

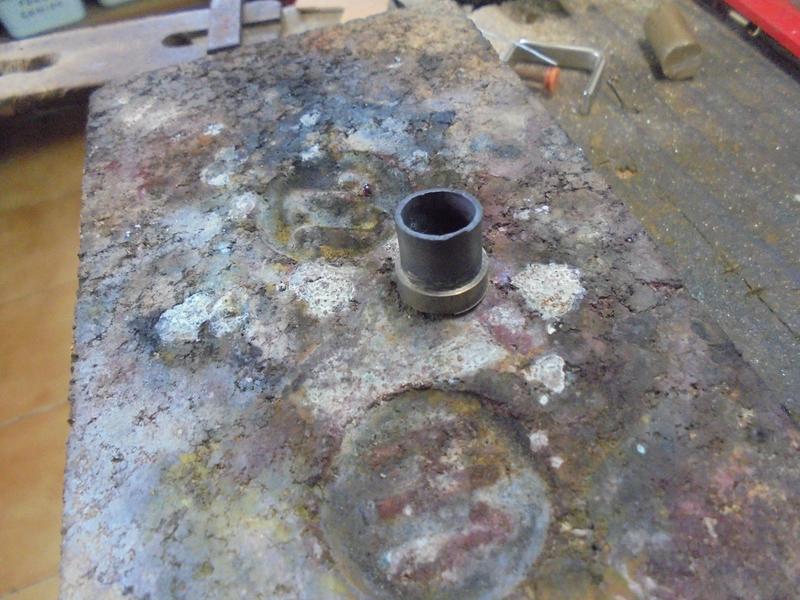

tube de 14 soudé (étain) sur la face dressée
Cliquez pour agrandir l'image

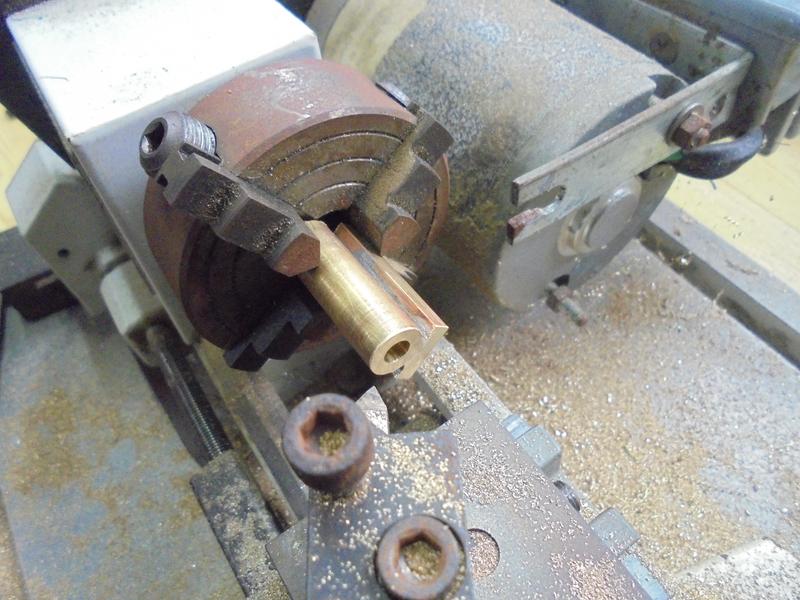

reprise à 14, épaisseur 3 et centrage

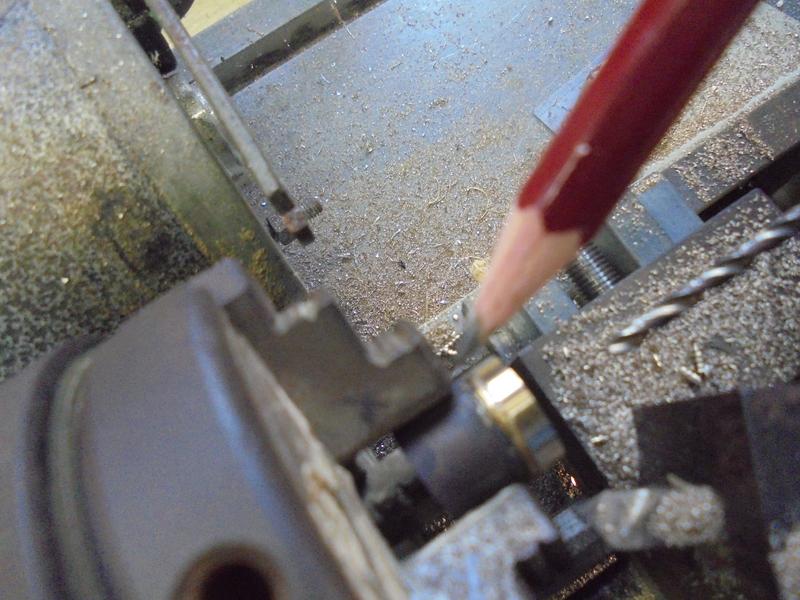

Avec l'outil on trace également l'axe qui servira de guide au perçage puis au taraudage devant recevoir la vis de blocage.
Grâce au centrage, on peut repérer à diamètre 5 la place du maneton.

Petit problème : pour ce traçage il a fallu enlever le montage du mandrin et comme la bague en cuivre recuite par la soudure et qui a déjà beaucoup servi se déforme un peu, il faut bien repérer cette position pour, au remontage, avoir un disque qui tourne rond.
Cliquez pour agrandir l'image
repérage (maintien et tube)

montage

Avant le montage définitif (soudure) il y aura une vérification possible et plus performante que celle de l'alignement des axes car le perçage des trous sur le support n'a probablement pas été parfait (tout au moins pour moi).
Cliquez pour agrandir l'image
aligner les axes
Cliquez pour agrandir l'image
visser (pour l'instant)
Cliquez pour agrandir l'image

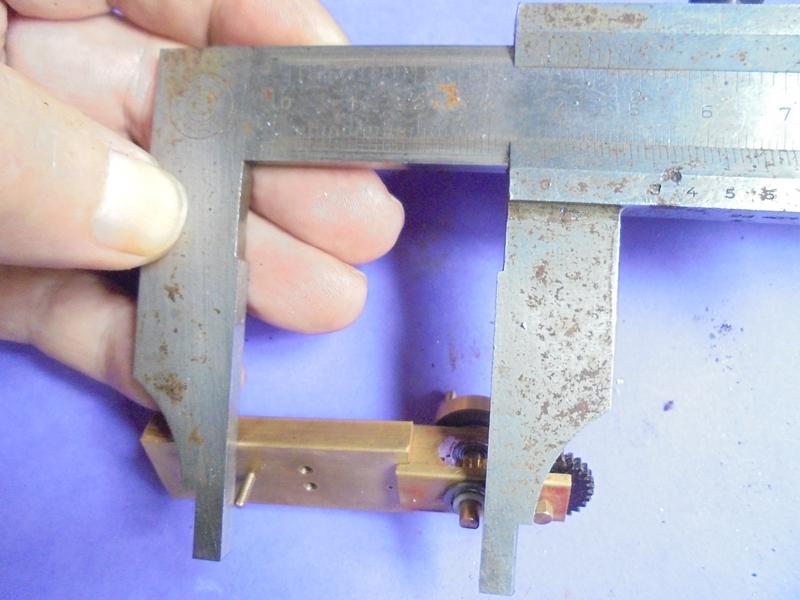

vérification cote d'entre-axes
Pour ce montage qui doit être presque parfait (trous d'admission et d'échappement de 1.2, fermeture de 0.25 de part et d'autre), on peut se bricoler un montage pour en vérifier l'alignement.
Celui-ci a été réalisé à partir d'un gabarit raté ! Ce qui explique certains trous inutile. Je les boucherai puis percerai un nouveau trou à l'aide du gabarit ... le foret de 2.3 entrera dans un des trous du bâti.
Cliquez pour agrandir l'image

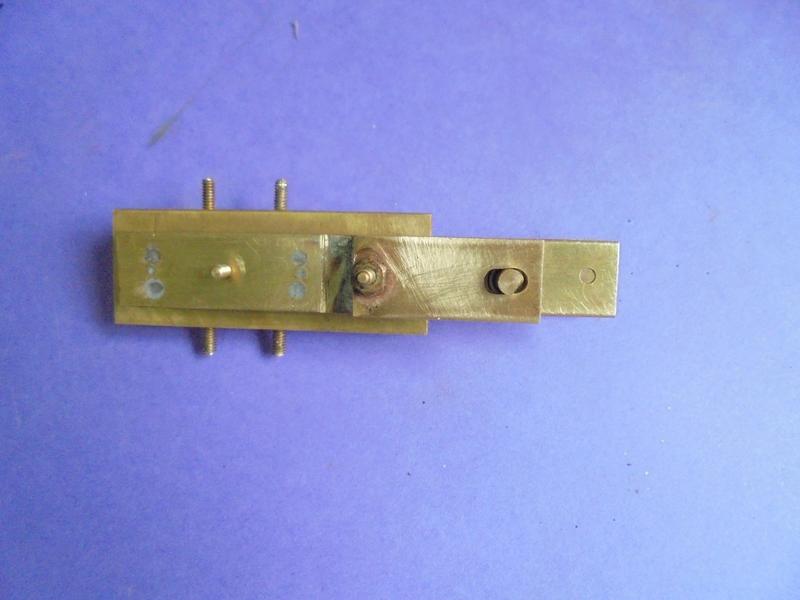

tenir compte des décalages
Cliquez pour agrandir l'image
alignement à l'oeil (trous bouchés)
Cliquez pour agrandir l'image

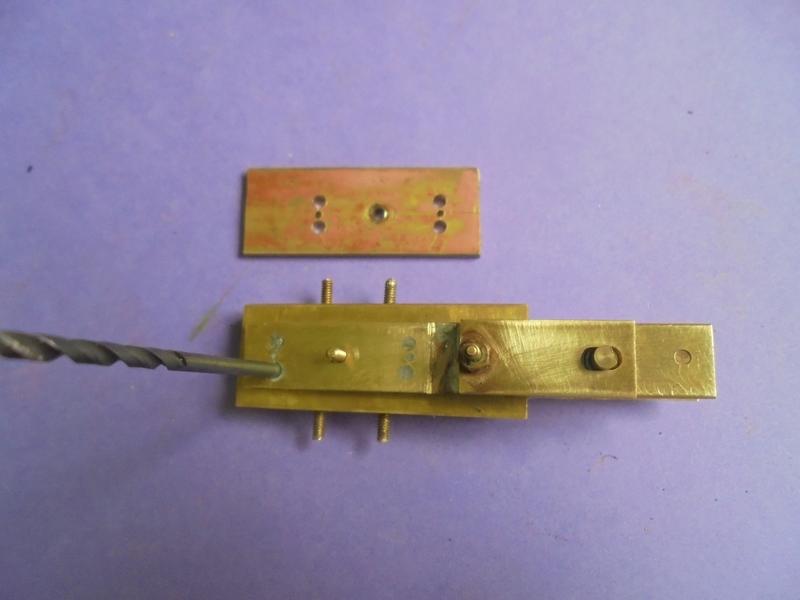

blocage avec foret de 2.3

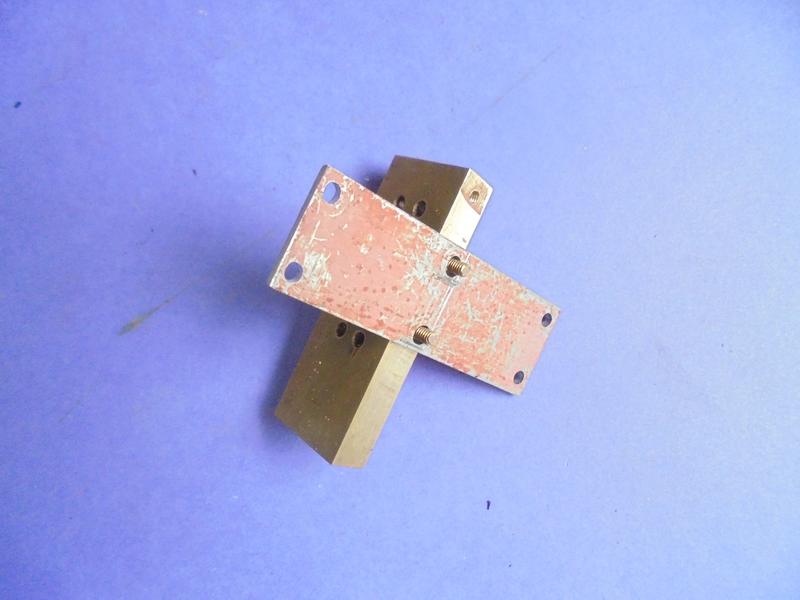

supports du bâti

qui sera réalisé en alu.
On préparera aussi le bâti en lui ajoutant des goujons.

J'ai renoncé aux découpes prévues sur le croquis pour ne pas fragiliser l'ensemble.
Cliquez pour agrandir l'image
toutes les pièces
Cliquez pour agrandir l'image
le support au centre
Cliquez pour agrandir l'image

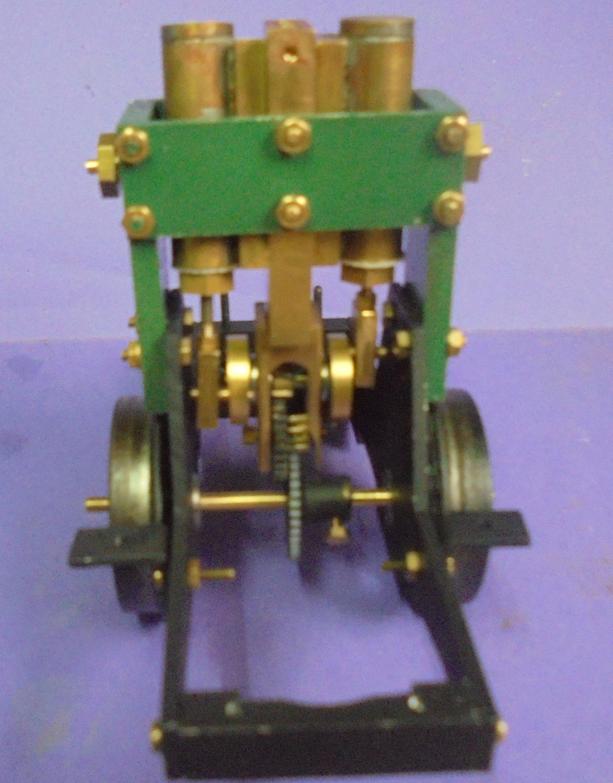

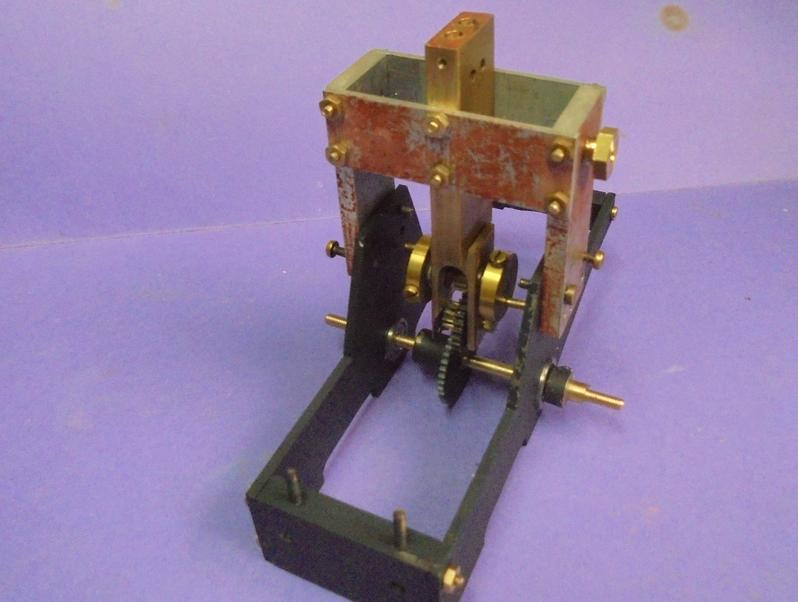

présentation
Cliquez pour agrandir l'image

Lors de la première présentation, blocage de la transmission à l'axe de l'essieu ... Ce qui est finalement assez logique si on respecte scrupuleusement les cotes.

Alors, un petit bricolage permettant de trouver la bonne hauteur : on agrandit un peu à la fraise de 2 les trous centraux du support (0.5 vers le haut est largement suffisant).

On verra que la vidéo que la transmission se réalise parfaitement.
Cliquez pour agrandir l'image

cylindres, sabots

une construction classique pour laquelle j'ai retenu les options "faciles" : bouchon du haut à souder à l'étain (petit chanfrein pour faciliter le passage de l'étain) et bouchon du bas à visser (pas de presse-étoupe)

André LECOMTE notait que l'étanchéité de la tige du piston était correcte si l'épaisseur du bouchon était de 3 fois le diamètre de la tige. Ici, cette épaisseur est 4 fois celle de la tige ... A voir. Le bouchon reste transformable.

Pour le piston-flottant, un autre truc pour souder l'écrou M1.6 sans trop se soucier du jeu à respecter : le filetage est plus long que nécessaire, on enfile le piston, on visse l'écrou, on respecte l'écartement et on pose (fer à souder) un peu d'étain.
Cliquez pour agrandir l'image

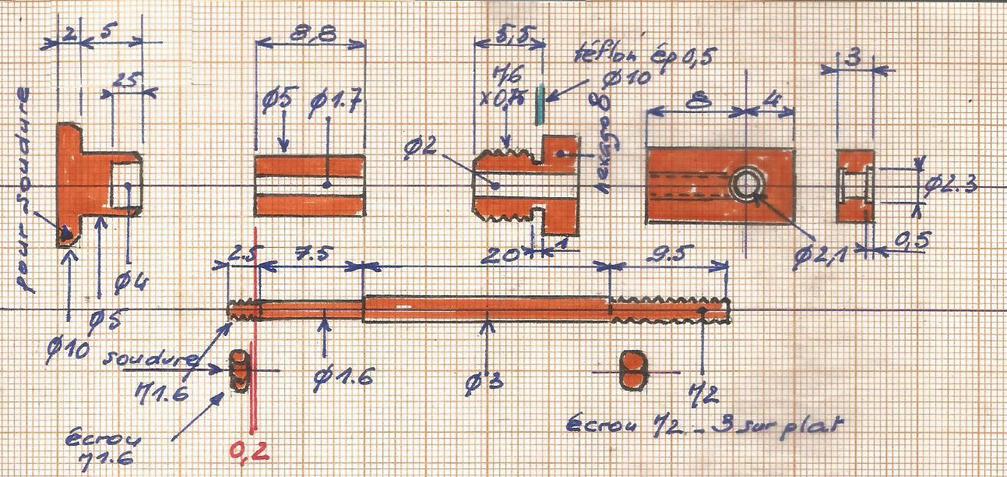

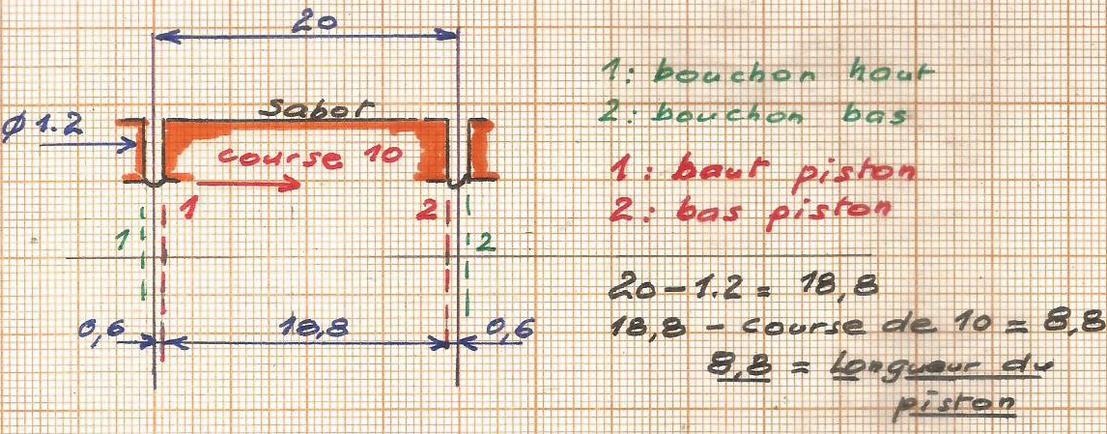

rappel :

calcul de la longueur du piston
avec un double-effet.
Cliquez pour agrandir l'image

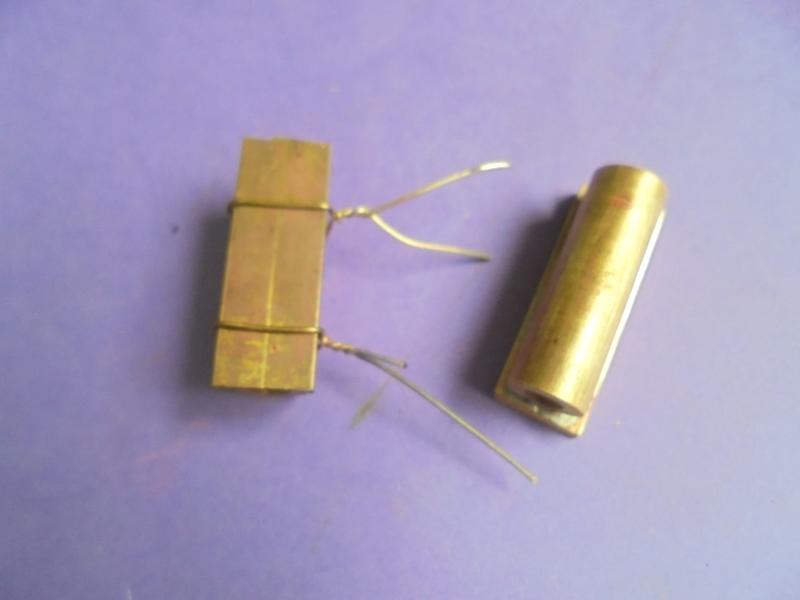

préparation à la soudure
Cliquez pour agrandir l'image
mise à longueur

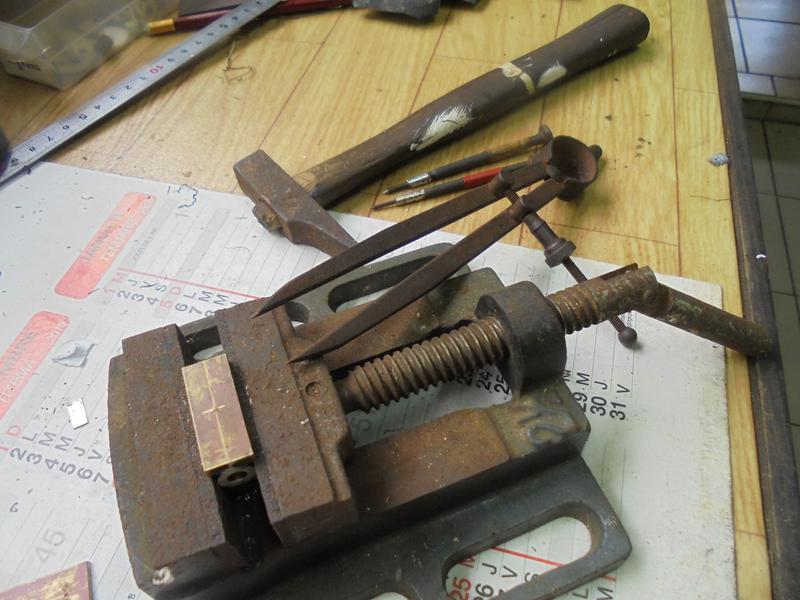

Cliquez pour agrandir l'imageUn petit exercice de traçage intéressant pour lequel on utilise le compas dont une des branches est plus longue d'environ 1 mm (cette branche viendra s'appuyer sur le côté du sabot). Pointage le plus précis possible au centre,  puis perçage sur 3 mm de profondeur à diamètre 2.

Positionner le cylindre dans un étau pour que ça ne bouge pas.

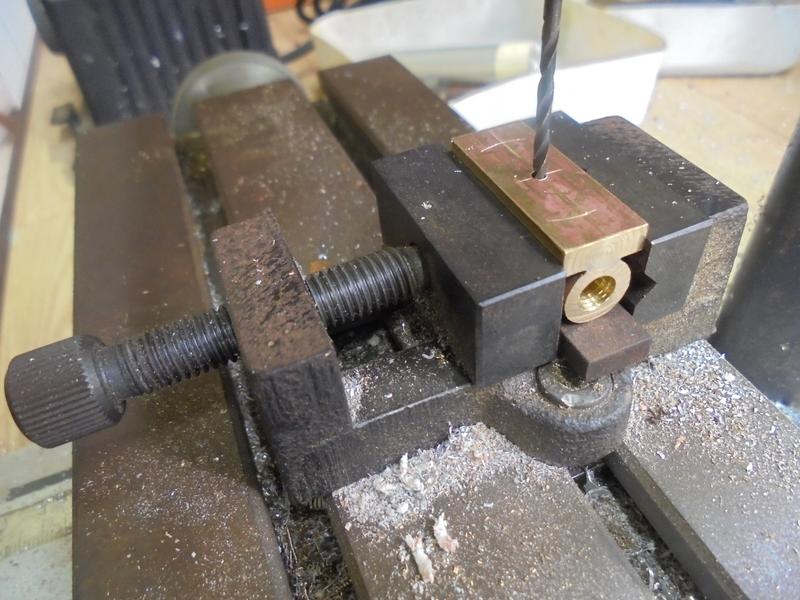

Cliquez pour agrandir l'imagePositionner le gabarit dans le trou de pivot, introduire le foret de 1.2, osciller pour obtenir le tracé des trous d'admission et d'échappement du sabot.
Cliquez pour agrandir l'imageAvant le perçage des trous de 1.2, vérifier le positionnement dans l'étau avec le foret de 2.
Cliquez pour agrandir l'imageEncore un petit contrôle possible ... pour voir comment se présentent les trous du bâti par rapport à ceux du sabot.

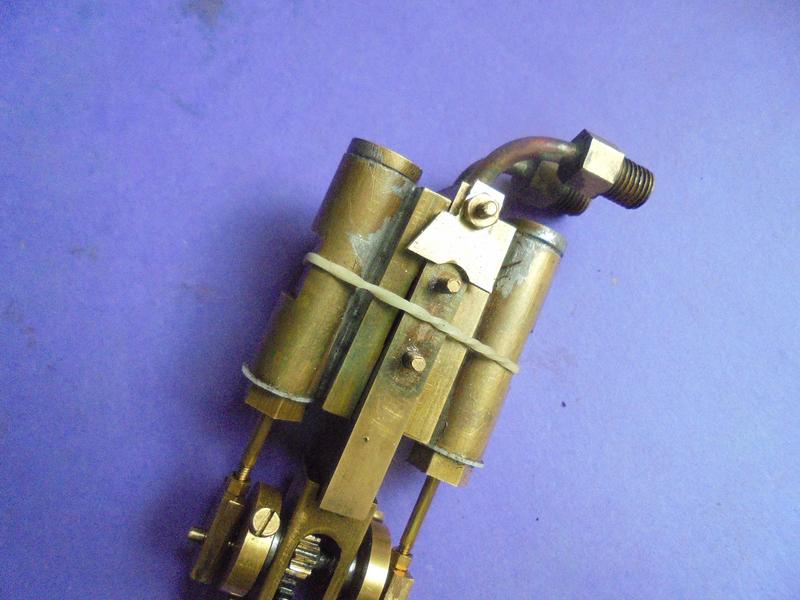

Cliquez pour agrandir l'imageLes cylindres et les pistons sont terminés.

On voit le fraisage qui va permettre le positionnement des poussoir : prévus à 6 de largeur, je les ai agrandis à 8 toujours pour la m^me profondeur de1.5.

Un montage a permis de voir qu'avec un écrou M2 de 3 sur plat, rien ne touchait. Donc la petite vis de blocage prévu lors de l'étude devient inutile.

Pour une bonne étanchéité, la rondelle de téflon de diamètre 10 est percée à 5 et non à 6 : on peut la visser sur le filetage M6 x 0.75. Si vous avez de l'hexagonal de 10, c'est meilleur que celui de 8 utilisé.

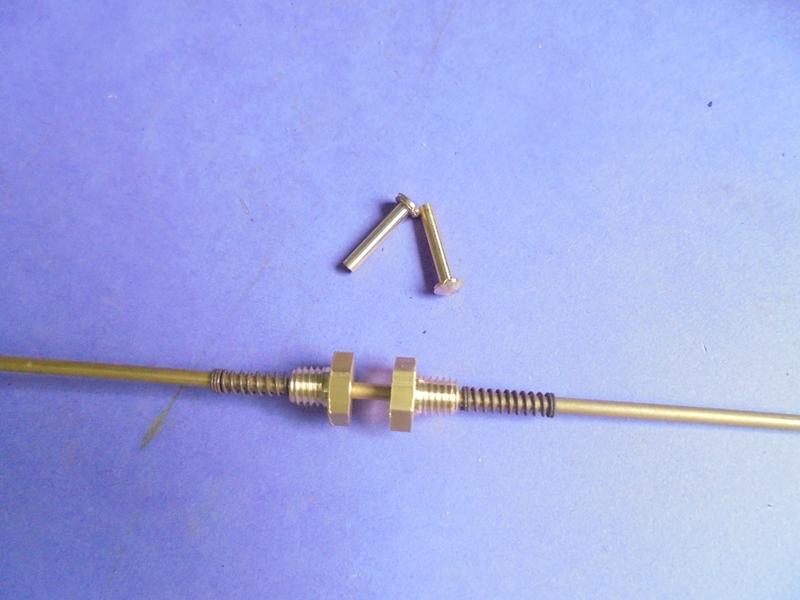

les poussoirs

viendront se visser sur les côtés : le poussoir accompagné de son ressort passe dans le taraudage M5.

Le bâti recevra en son centre une tige filetée dépassant de 2.5 mm de chaque côté. Pour le montage, il faudra maintenir les cylindres par un élastique.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

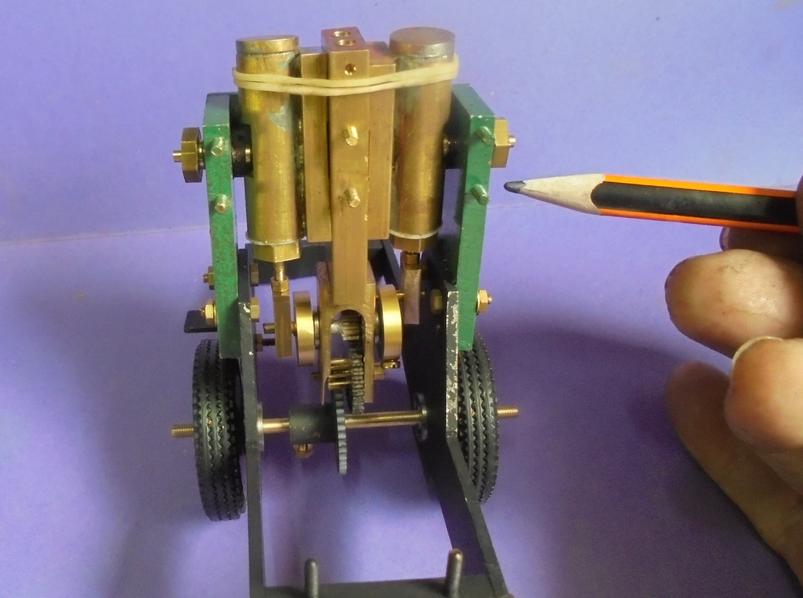

essais

qui se font à l'air comprimé :

. d'abord la transmission
. puis celui des cylindres
. et enfin le montage complet

Tout semble correct. Un essai non filmé montre que les roues de locomotive sont bien entraînées !
Vivement la Vapeur.

suite de l'adaptation

l'inverseur

pour lequel on se contente de reprendre le support les tubulures n'étant plus les mêmes.

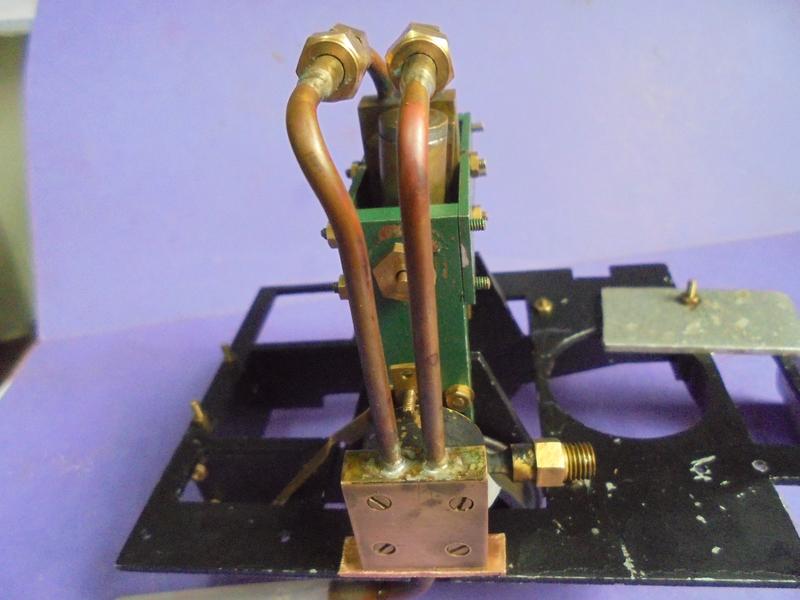

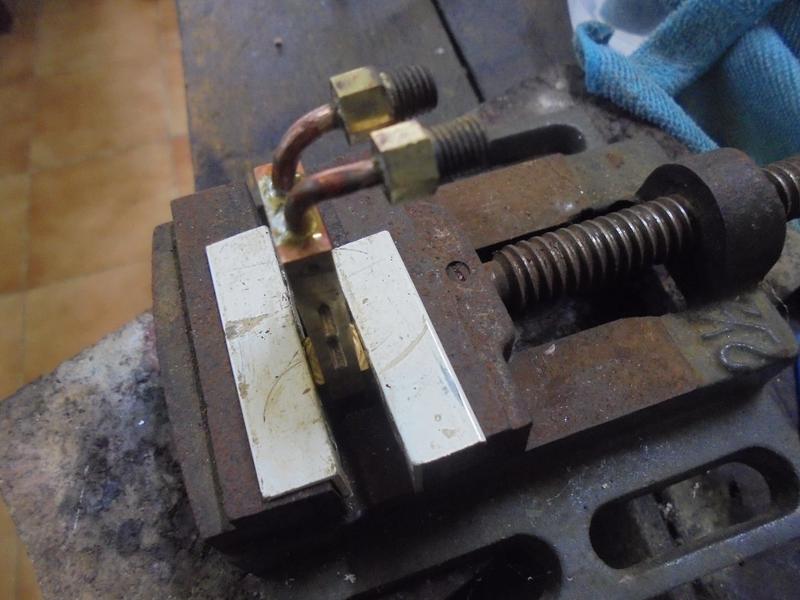

Cliquez pour agrandir l'imageSoudure des raccords au sommet du bâti.
L'un des raccords est légèrement décalé pour permettre le serrage du raccord arrivant de l'inverseur.

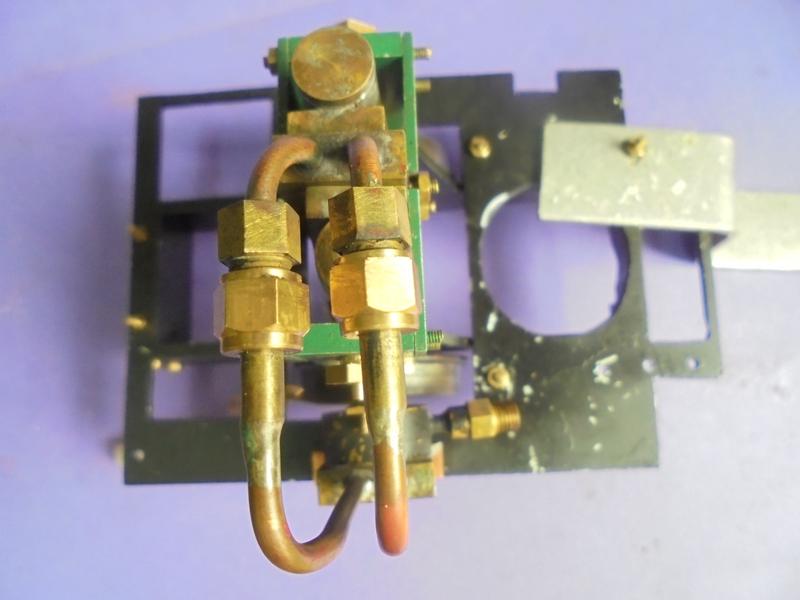

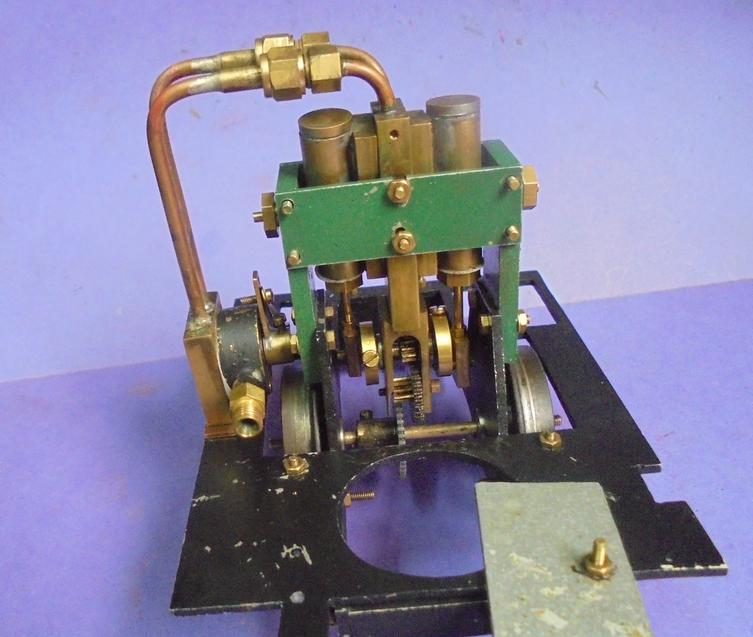

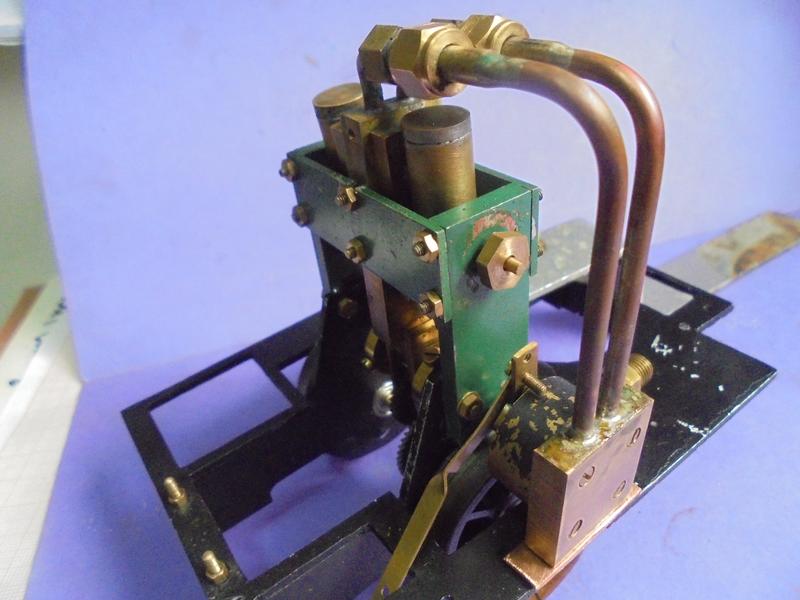

Cliquez pour agrandir l'imageMontage vu de dessus où on observe ce décalage.
Si les tubulures sont soudées à l'étain sur le corps du bâti et celui de l'inverseur, par contre les raccords sont brasés à l'argent.

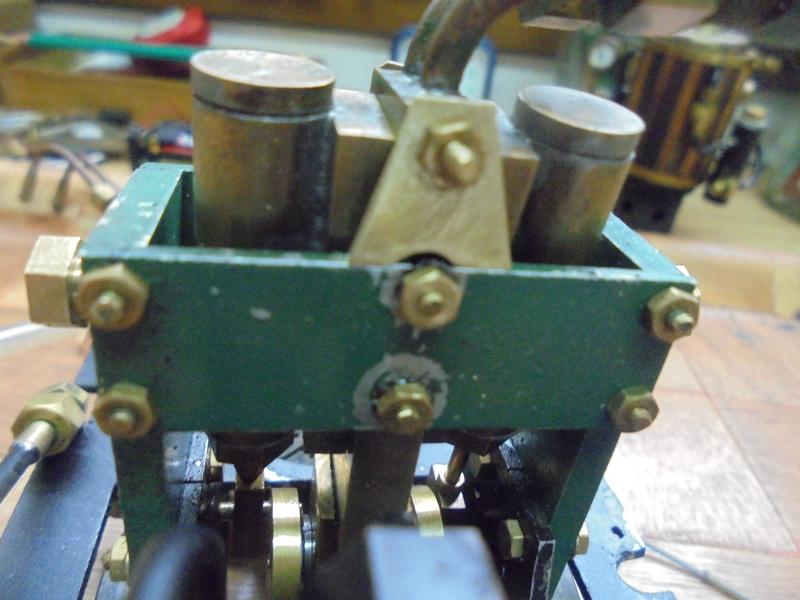

Cliquez pour agrandir l'imagePrésentation de face : là aussi il a fallu cintrer légèrement une tubulure.
L'écrou maintenant le poussoir reste accessible.
Cliquez pour agrandir l'imageCe petit moteur "frétille" beaucoup comme le dit PIF sur un forum. Le montage risque donc de bouger et de modifier le "contact" avec l'engrenage qui entraîne l'essieu avec un risque de blocage. Cela m'est arrivé plusieurs fois avant de trouver
la solution : monter le moteur, vérifier le bon fonctionnement de la transmission, monter l'inverseur et le caler sur le châssis (pour moi, une petite cale de 1 mm d'épaisseur que l'on aperçoit sous le bâti.

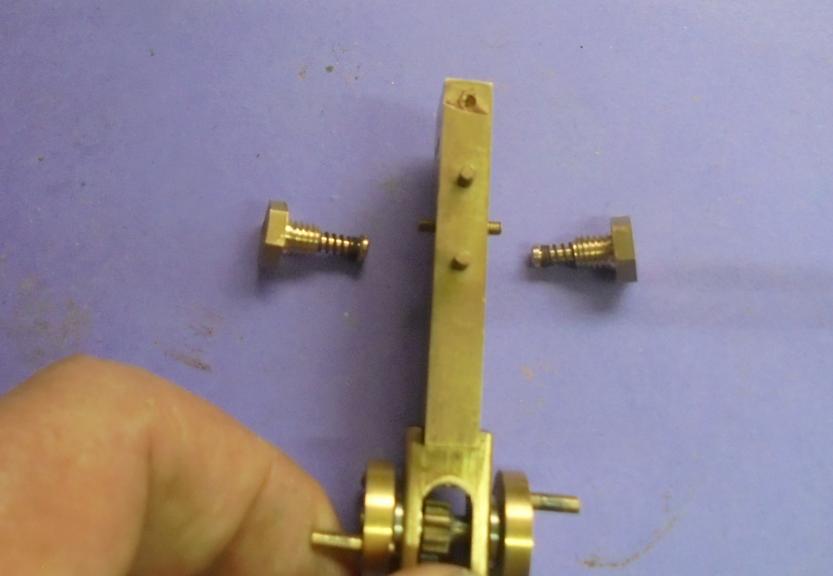

pivot central, poussoirs

Cliquez pour agrandir l'imageJ'ai finalement gardé un pivot tiré d'une tige filetée de longueur 10 mm, soit 2 mm pour chaque cylindre, une bonne longueur pour que le sabot plaque bien sur le bâti. s'il est trop long, ... aucun fonctionnement.

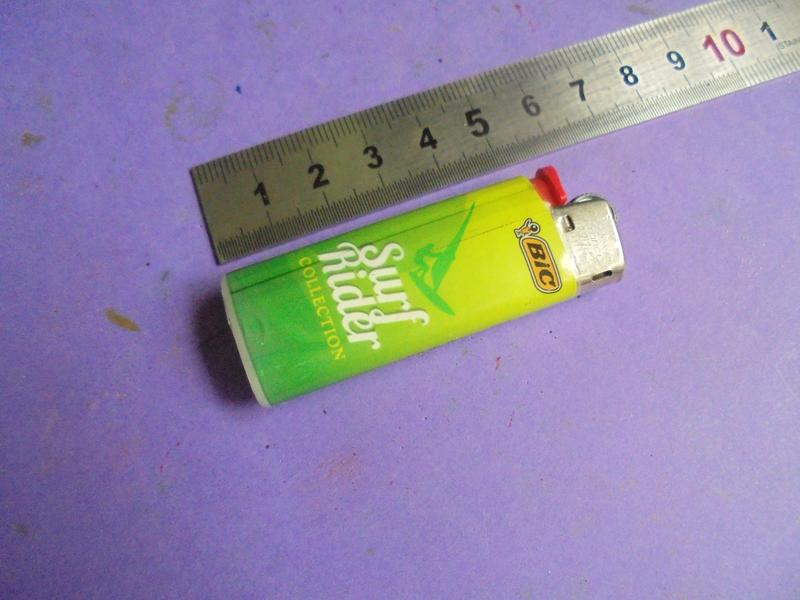

Cliquez pour agrandir l'imagePour les non-fumeurs, le briquet dont on extrait le ressort de 3 mm de diamètre extérieur.
Par contre, je l'i changé en lui gardant toute sa longueur, soit 11 mm , ce qui permet un réglage plus souple de la pression exercée sur le cylindre.

essai vapeur

avec ce montage :
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

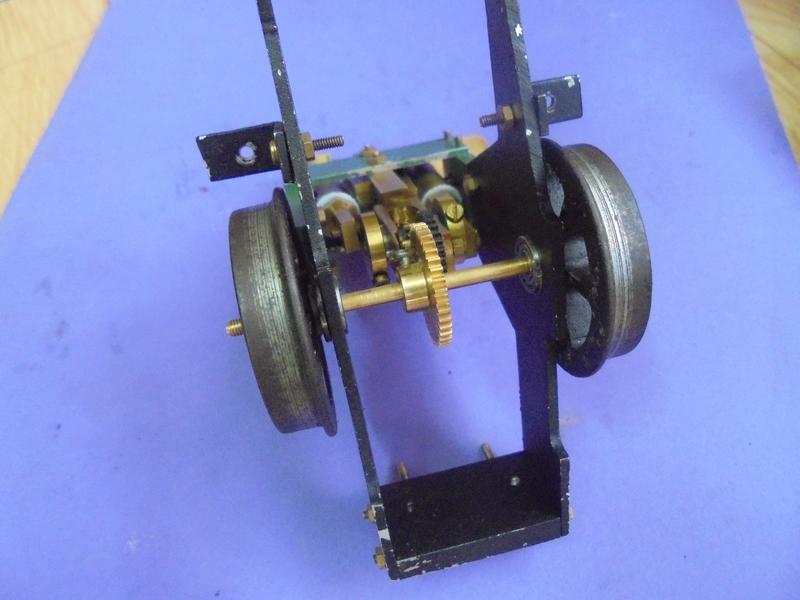

reprise des travaux

Le choix d'une roue dentée en plastique de qualité médiocre pour l'essieu des roues n'a pas été judicieux : les efforts demandés ont rapidement eu raison des dents.
Aussi nouveau montage avec une roue dentée en laiton de 40 dents, module 0.5.

Et c'est probablement le choix de ce module qui va être la cause des problèmes rencontrés : la liaison mécanique de deux engrenages de module 0,5 suppose pour ce montage un jeu de 1/10 ème !


solutions pour les problèmes rencontrés

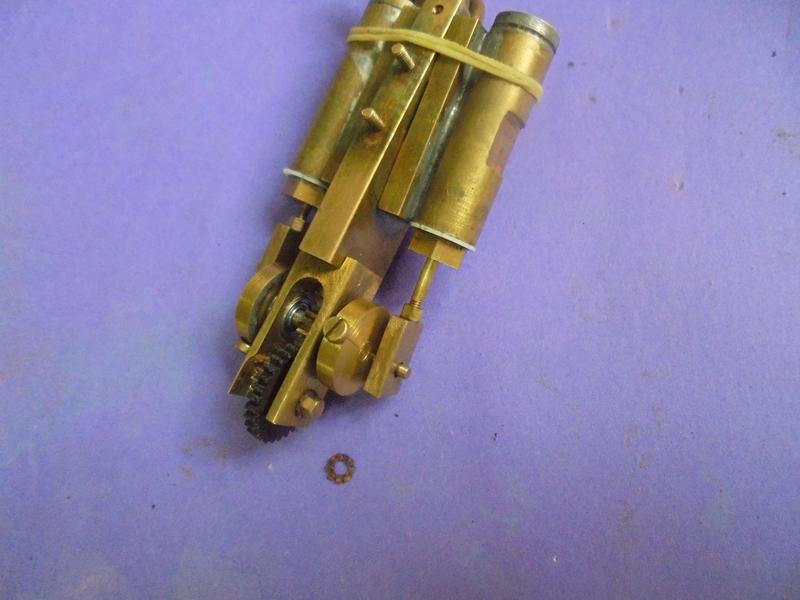

Cliquez pour agrandir l'imageLa vis qui sert d'axe à la seconde roue dentée s'est desserrée et bloquait le système (mal bloquée ?) : démontage puis ajout d'une rondelle éventail.

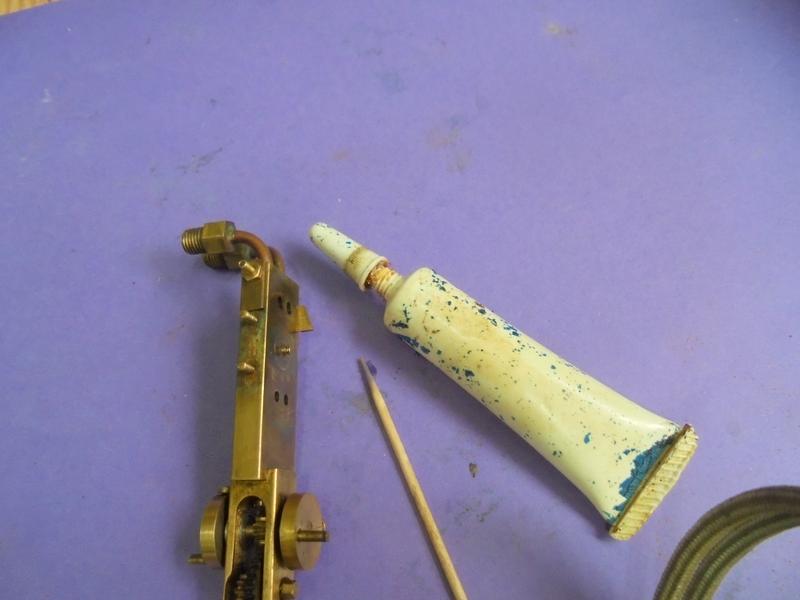

Cliquez pour agrandir l'imageLa tige filetée qui sert de pivot de part et d'autre du bâti se dévissait peut être dans un sens ou l'autre et finissait par écarter un des sabots ... traitement préventif en ajoutant un peut de "frein filet" dans le taraudage.

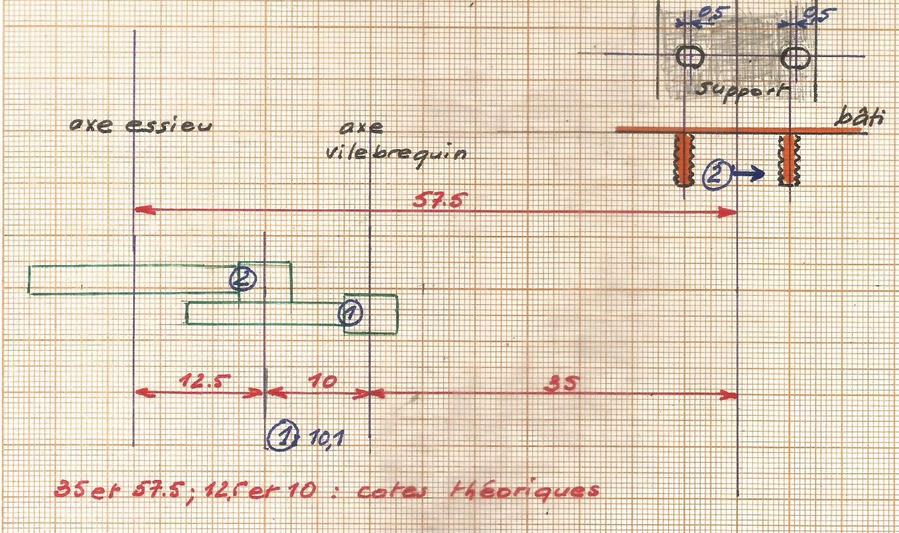

Pour en revenir au positionnement des roues dentées. Le moteur comme tout moteur vibre et malgré les rondelles qui bloquent les écrous, le moteur "descend" et ça se bloque. Il faut donc le maintenir à sa position initiale en bricolant cette petite cale en laiton de 1,d'épaisseur.

Pour installer cette cale, il faudra percer puis tarauder un 3ème trou sur le bâti.
Cliquez pour agrandir l'image
traçage
Cliquez pour agrandir l'image

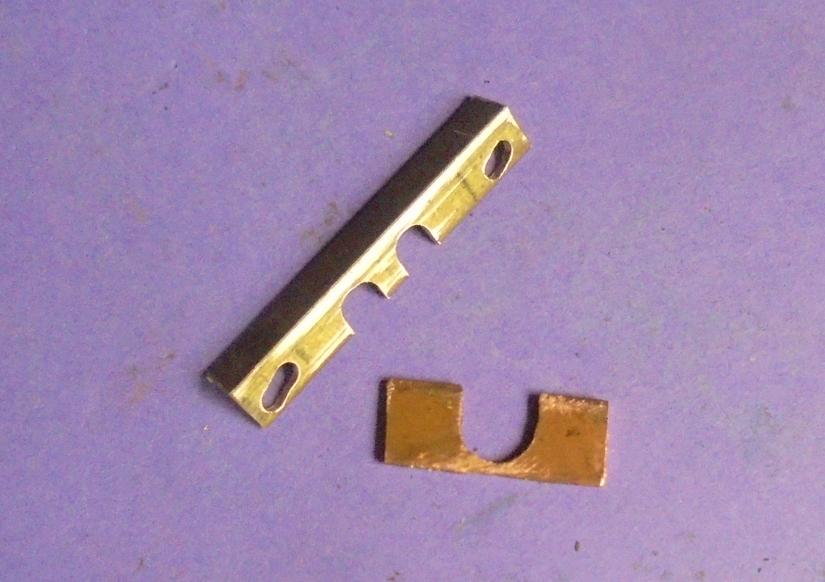

découpe, ajustage
Cliquez pour agrandir l'image
les sabots ne doivent pas toucher cette cale

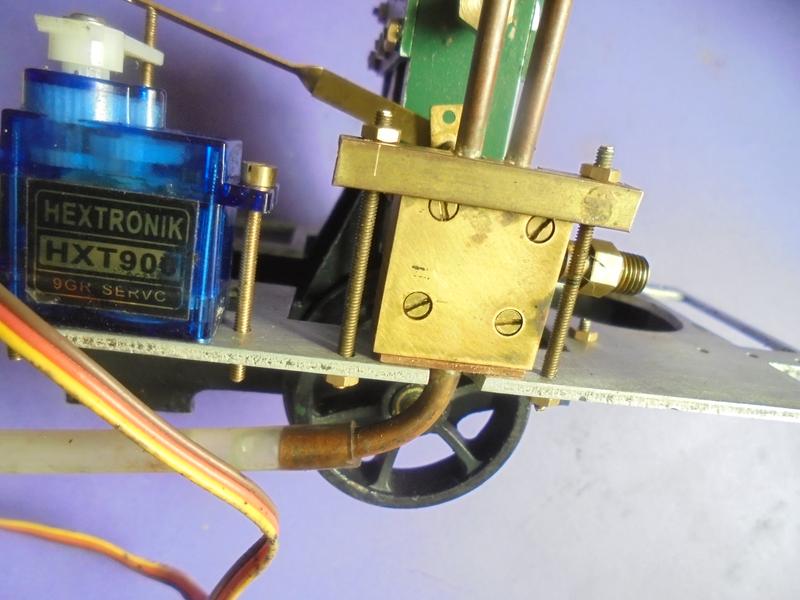

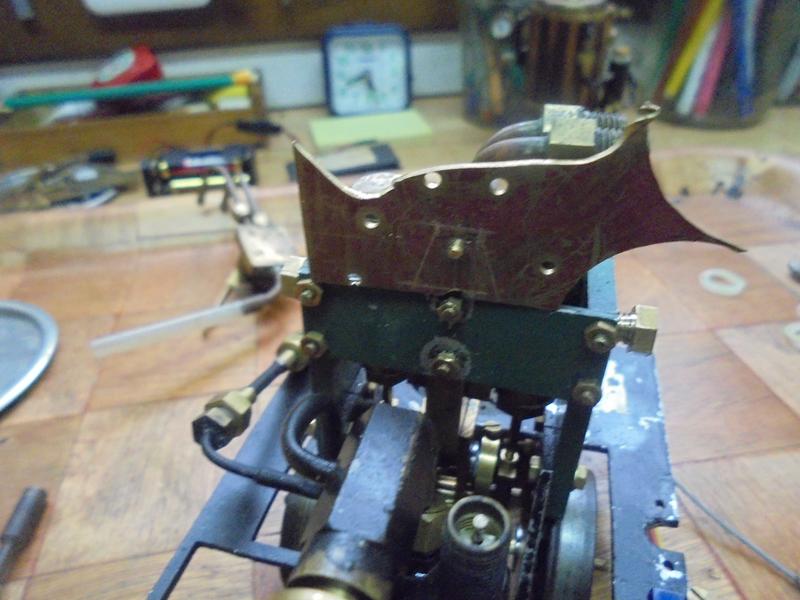

Ce n'est pas tout : malgré la cale de 1 mm placée sous l'inverseur, il bouge lorsqu'on se sert du servo et cela peut être préjudiciable.

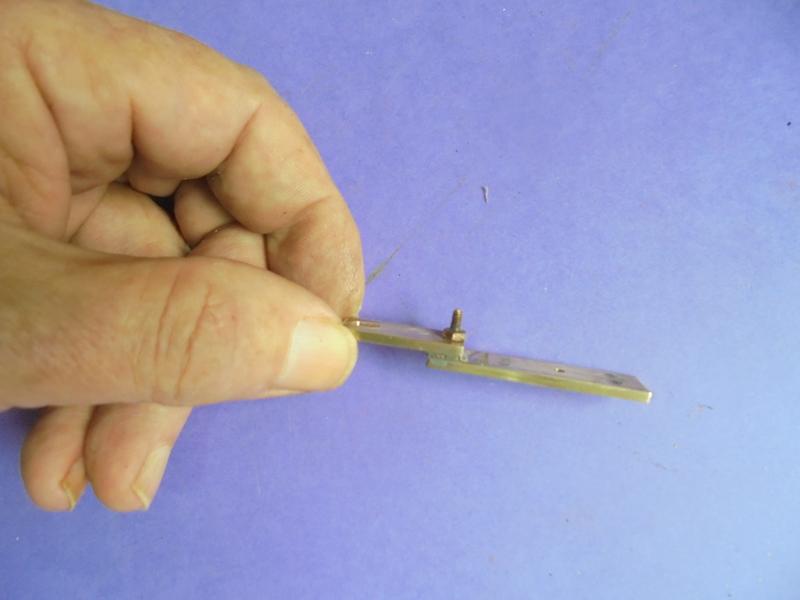

Montage rapide d'un calage avec de la tige filetée et un cornière en laiton.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

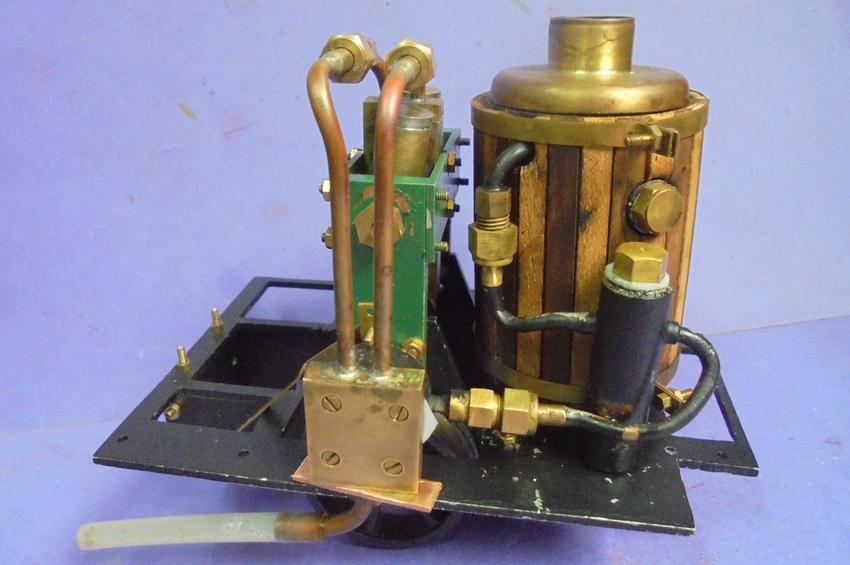

Malgré ces améliorations, après l'installation de la chaudière, la rotation restait difficile.
Alors une dernière idée que cette cale de 1 mm qui soulève un peut le plateau du châssis en espérant trouver le "chouia" qui manque. Cette fois c'est tout bon.
3 journées à démonter, remonter, J'ai failli abandonner !
Cliquez pour agrandir l'image

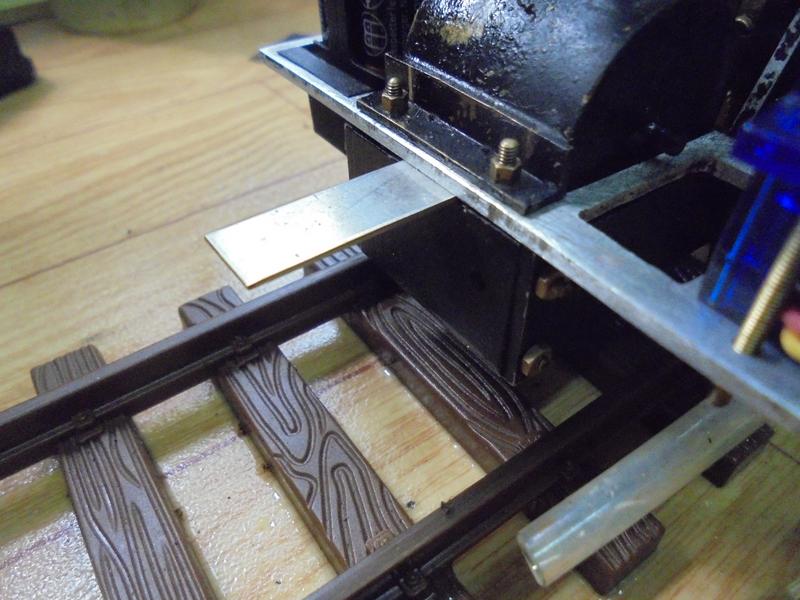

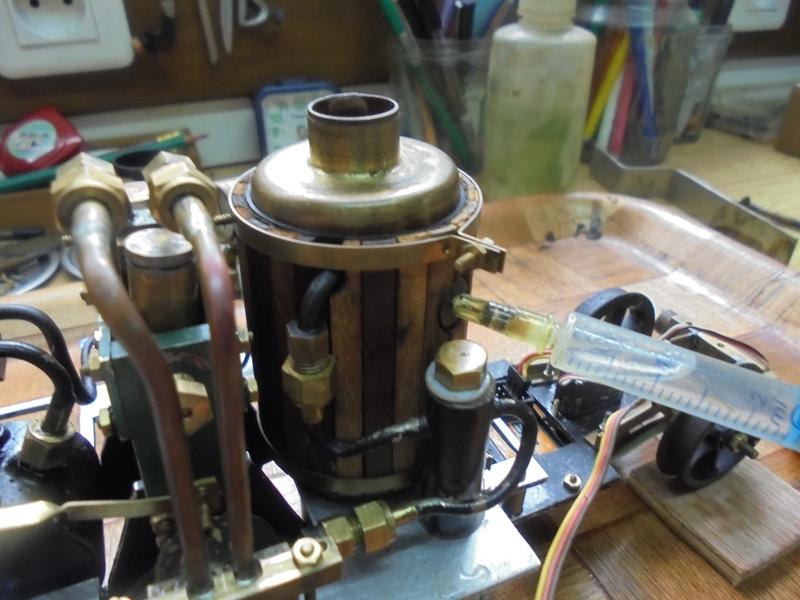

Un petit rappel pour éviter avec une verticale un remplissage trop important malgré le trou de trop plein : remplir jusqu'au débordement puis enlever l'excédent avec une seringue placée horizontalement. Ici on enlève facilement 10 cl ...

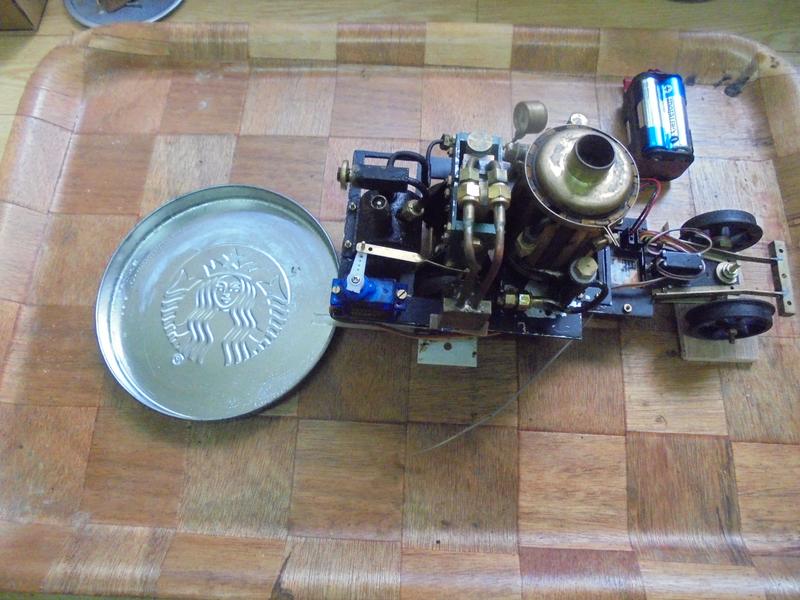

les derniers essais

avec notamment ce montage qui n'apparaît pas sur la vidée :

Cliquez pour agrandir l'image

à suivre

peut-être un jour sur le circuit ....
